2 способа установки закладных деталей в бетон

Реконструировать готовые монолитные конструкции или усилить основание постройки можно, используя закладные в бетон дополнительные элементы. Применение деталей предполагает вспомогательный инструментарий: сверлильный, пневматический инструмент для выполнения проемов на поверхности. Понадобятся также бур и сверло, соответствующие нужному размеру и диаметру предполагаемых проемов.


Закладные детали обладают разной конфигурацией и служат для последующего крепежа к ним арматуры или других элементов. Насчитывается много разновидностей таких деталей. Конфигурация зависит от последующей нагрузки.

Что это такое?

Металлические детали, закладываемые в бетон и служащие для усиления бетонной конструкции и крепления к ним последующих, называются закладными элементами. Монтируются они перед началом монтажных работ. При необходимости они устанавливаются в уже готовый сухой бетонный монолит. Для этого используют бур, сверла различного размера в соответствии с необходимым диаметром отверстий. Насчитывается несколько видов монтажа закладных установок. Выбор той или иной зависит от предназначения крепления, возможности произвести монтирование, при этом учитывается нагрузка, которая будет распределяться на закладные детали.

А также при проведении работ учитывают:

  • прочность бетона;
  • марку материала;
  • прочность стали.

По окончанию процесса установки выполняют контрольные проверки деталей.

Закладные конструкции должны обладать хорошей прочностью без трещин, надломов или каких-либо повреждений. После окончательного высыхания или монтажа уже сухого бетона обязательно проверяется надежность закладных креплений. Для выполнения такого рода работ рекомендуется обратиться к квалифицированным специалистам.

Какие есть виды установки?

Сложно специфицировать в проекте соединение или пристыковку деталей бетонных конструкций. Для этого используют определенные механизмы, позволяющие приварить дополнительные элементы, оставить выступающую деталь с резьбой, чтобы прикрутить другие элементы или просто пластины. Часто такие способы используют при строительстве лестниц, шахт для лифта, бассейнов, эстакад и мостов, заградительных ограждений. Каждый вид установки имеет свои особенности.

Сквозная установка

Эта конструкция состоит из двух пластин и стержня высококачественной углеродной стали, которые привариваются между собой. Чтобы установить такой закладной элемент, просверливают сквозное отверстие. Этот вид установки производится, когда есть возможность просверлить насквозь бетон. Проем делается специальными сверлами или бурами с победитовыми напайками.

Слепая: заливная и анкерная


Во время установке нет необходимости деформировать основную конструкцию.

Состоит из пластины и стержня. Устанавливается, когда есть необходимость оставить вид монолита без изменений и высверлить одностороннее отверстие. В этом отличие от сквозного вида установки — резьба лишь с одной стороны. Эта конструкция разделяется на 2 разновидности:

  • Заливная. Путем проделывания в бетоне проема, заполнения этого пространства цементной смесью и установки стержня.
  • Анкерная. В анкер типа трубы необходимого диаметра монтируется стержень с резьбой на конце. Резьбовое соединение имеет метрический или дюймовый шаг резьбы. Анкер со стрежнем внутри вставляют в проем бетона, поворачивая и надежно закрепляя его.

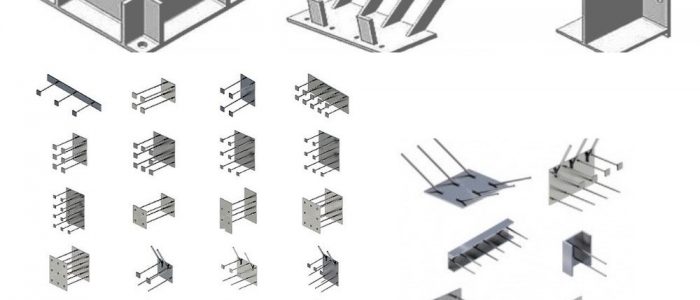

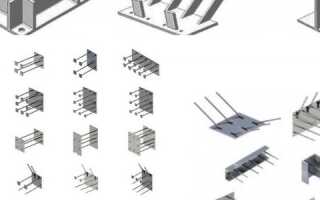

Классификация закладных деталей

Вид Описание
1 Открытые и закрытые По распределению в конструкции из бетона
2 Сварные и штамповые Изготовление закладных деталей при помощи сварочных швов или методом штамповки
3 Параллельные, перпендикулярные, наклонные, смешанные В зависимости от расположения стержней на закладном элементе
4 С резьбовым соединением или без Выбор анкерного стержня исходя из его строения
5 Прямые, изогнутые По наличию анкеров определенного типа
6. Обычные или периодические Исходя из профиля стержня

Монтаж с помощью специального клея более надежный и предупреждает разрушение металла детали.

Закладные элементы, устанавливаемые в бетон, обязательно прочно закрепляются, чтобы сохранить их месторасположение при бетонировании. Они обязаны иметь защиту от коррозии и обладать высокой прочностью и жесткостью для сохранения их формы в момент бетонирования и выдерживания нагрузок. Не должны ухудшать эксплуатационные характеристики и уменьшать срок службы сооружения, а также мешать заливке или уплотнению бетонной смеси.

Сфера и специфика применения

Закладные конструкции в бетон используют при монтаже различных построек и конструкций. При строительстве бассейна, автомагистралей и шоссе, мостов и лестниц, армировании построек. Такие крепления имеют широкий спектр применения. Обычно закладные детали в бетон монтируют в момент заливки раствора или установки поверхностей. Конструкция приваривается к нужной установке, а потом заливается бетоном.

При строительстве определенных сооружений иногда требуется герметизация закладных, для этого используют праймер PCI Epoxigrund 390 — двухкомпонентный эпоксидный грунтовой состав для впитываемых и не впитываемых поверхностей. После нанесения состава следует обсыпать кварцевым песком фракции 0,3—0,8 мм и через 8 часов зачеканить штробу. Затем все покрыть PCI Durapox NT Plus — специальной двухкомпонентной эпоксидной смесью. Для приготовления состава тщательно перемешиваются отвердитель и основные компоненты. Зачеканка закладной конструкции производится металлическим шпателем.
