Технология заливки бетона в винтовые сваи

Бетонный фундамент на опорах, внедряемых в почву посредством ввинчивания, считается прочным и надежным основанием. Бетонирование винтовых свай выполняют для повышения прочностных характеристик основы, так как внутренняя полость конструкции является полой, там может образовываться конденсат и, как следствие, металл подвергается коррозии. Заливка цементом с мелкими фракциями или песчано-цементной смеси служит барьером для проникновения влаги в стволе и увеличивает прочность конструкции на изгиб. Монтирование винтового типа фундамента считается одним из самых бюджетных способов обустройства.


Зачем необходимо заливать винтовые сваи бетоном?

Конструкция элементов производится различного диаметра с лопастями для ввинчивания в массив собственноручно или специальной техникой. Опасность для стальной трубы представляет замерзание воды в зимний период, что приводит к разрушению ствола. Во избежание дефектов всю внутреннюю полость заливают бетоном. Процесс бетонирования, помимо несущей способности, выполняет защиту от проникновения влаги. Обработку гидроизоляцией по внутренней поверхности стержня не делают, так как песчано-цементный раствор выступает в роли абсорбента.

Бетонный фундамент на винтовых сваях выполняется в таких целях, как:

  • Исключение попадания в пространство ствола воды. Жидкость приводит к коррозии, а когда вода замерзает, ей нужно больше места, чем в жидком состоянии, что способствует деформации элемента сваи.
  • Увеличение несущей способности.

Какой бетон используют для заполнения?


Согласно документации работы могут выполняться раствором марки М350.

Проектная документация регламентирует марку бетона для свай М350 или низкофракционный М200. Характеристика смеси дает возможность использовать ее для производства изделий и конструкций, несущих экстремально высокую нагрузку. Прочностные характеристики относят к классу В 25, где давление в 25 МПа приходится на 1 м2, что создает высокий уровень сопротивления к износу.

Технология бетонирования

Первым делом выполняют отметки уровня, по которым в дальнейшем подрезают все участки. Заливку песчано-бетонной смеси выполняют несколько ниже краев. Смесь готовят в пропорции 1 к 3 цемента и песка соответственно. Сухие составляющие смешивают с водой до состояния густой сметаны. Раствор заливается внутрь трубы с уплотнением вручную, используя прут. Он в трубе проседает, поэтому через небольшой промежуток времени снова заполняют верх сваи цементом или порошковым бетоном, что способствует устранению остаточной лишней влаги, выравниванию смеси и качественной заливки.

Смесь засыпают в сухом виде, потому что со временем она сама напитается влагой, превратившись в камень. Заполненная бетонным раствором свая обвязывается швеллером или на нее помещают стальной оголовок для дальнейшего крепления конструкции сооружения. Ростверк соединяет элементы основания, объединяясь со сваями, добавляя их в свою толщу. Такое взаимное расположение частей используют для возведения фундамента сооружений из любого типа материалов. Основание с ростверком не нуждается в замоноличивании, потому что он сварен и закреплен на оголовки элементов.

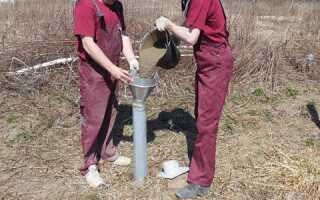

По мере проседания раствора труба им доливается.
Сверху конструкций фиксируются оголовки .

При температуре выше 0ºC смесь могут разводить водой, но при минусовых показателях обязательно следует добавлять присадку от замерзания раствора, так как сваю может разорвать от разности давления при расширении воды в смеси. Пищевая соль служит в качестве бюджетной присадки, не дает воде перейти в другое состояние пока цемент не схватится.

Если же температура воздуха довольно низкая (-5ºC и более), тогда следует применять антиморозные жидкости, чтобы не разрушилась свая и не вытек залитый раствор.

Необходимые материалы и инструменты для монтирования


Для поведения работ нужно, чтобы под рукой были оголовки.

К материалам для установки этого вида фундамента относят:

  • сваи винтового типа;
  • оголовки;
  • деревянные палочки для разметки территории;
  • мелкофракционный песок;
  • цемент и резервуар для замешивания;
  • вода;
  • средства от коррозии для обработки стыков и швов.

Список необходимых инструментов для выполнения работ:

  • измерительная рулетка 20 м;
  • маркер, который наносится на металлическую поверхность;
  • водяной строительный уровень и магнитный;
  • диски для болгарки, которые могут осуществлять обработку по металлу;
  • сварочное оборудование;
  • резервный источник питания электроэнергии;
  • бур земельный со съемными фрезами подходящего диаметра.

Обрезка свай


Для таких работ необходимо надевать средства индивидуальной защиты.

Нанесение меток для среза лучше наносить перманентным фломастером серебристого цвета, потому что именно этот цвет хорошо отражается лучами от лазера. Линия, по которой проводят нарезку, обматывается хомутом для правильного среза. Далее болгаркой с тонким диском выполняют процесс обрезки. Это долгий и трудоемкий процесс, за 1 рабочий день профессиональный мастер может обрезать всего 20 свай. Обязательно необходимо при выполнении работ надевать наушники, очки и толстые перчатки.

Армирование

Нарезку прутьев выполняют в соответствии со схемой армирования проекта. Арматуру собирают в каркас заданной формы, к которому крепят хомуты и фиксируют в местах их пересечения. Сама конструкция ростверка, если она предусмотрена, собирается по следующему принципу:


Ростверк тоже необходимо правильно армировать.
  1. Хомуты раскладывают через каждые 400 мм.
  2. Продольные арматура продевается внутрь.
  3. Вязальной проволокой связываются места пересечений.
  4. К решетке привязывают стержни Г-образной формы для крепления с ростверком.

Заливка бетона

В подготовленные углубления вставляют рубероид и армированный каркас. Свая заливается песчано-цементным раствором. Это необходимо для блокировки поступления кислорода и воды внутрь сваи и для придания дополнительной возможности сопротивления горизонтальным нагрузкам. Процесс заливки скважины выполняется послойно. Каждый слой составляет 200 мм. Объем залитой смеси уплотняется ручным вибратором или подручными средствами. Остается приварить оголовки, швеллер или что-то подобное как основание венцов.
