Технология инъектирования бетона — используемые материалы и этапы работ

В процессе эксплуатации сооружений возникают разного рода проблемы, требующие реставрационных работ. Инъектирование бетона — современная строительная технология, позволяющая вводить под давлением ремонтные смеси, используя специальные проводники (пакеры), в обнаруженные повреждения. Восстановление гидроизоляции, герметизации, несущей способности здания, заполнение деформаций — краткий перечень области применения.


Это отличная альтернатива капитальному ремонту и возможность сэкономить средства, выгодно продлив срок службы конструкции.

Когда необходимо инъектирование?

Методика позволяет при любых температурных условиях и в сжатые сроки полноценно герметизировать поверхности без демонтажа сооружения. Ремонт бетона возможен в малодоступных местах разных видов деформаций. Из частных вариантов можно привести следующие примеры:

  • восстановление и укрепление фундамента;
  • исправление деформации швов;
  • инъектирование трещин в поверхностях (пол, стены, потолок);
  • гидроизоляция.

Материалы для инъекции


Для проведения восстановительных работ существует несколько видов растворов.

Вещества, применяемые как инъекции в бетон, глубоко заполняют мельчайшие расслоения и трещины, отлично сцепляются с окружающими стройматериалами, прочно затвердевают с последующей низкой усадкой, обеспечивая тем долговечность ремонтируемому объекту. Такими свойствами наделены следующие эффективные инъекторы:

  • смолы — эпоксидная, полиуретановая;
  • полицементные смеси;
  • гидроизолирующие составы.

Эпоксидная смола

К особенностям, отличающим материал от других, относят:

  • химическую устойчивость к различным реагентам;
  • быстрое затвердевание с высокой прочностью;
  • возрастание объема в 3 раза от контакта с водой;
  • высокую адгезию смолы и бетона;
  • возможность применения без растворителей.

Перед стартом ремонтного процесса выполняются расчеты расхода материалов.

Перечисленные характеристики определяют область применения материала. Это — сухие швы и мелкие трещины (от 0,5 см), восстановление прочности фундамента, гидроизоляция. Недостатком является высокая стоимость, поэтому до начала работ целесообразно сделать уточненные расчеты с учетом площади повреждения и объемов ремонта.

Полиуретановая смола

Она включает 2 компонента — основу и вещество для затвердевания. Предварительно или во время подачи они смешиваются, образуя инъект. Основное достоинство полиуретана — водонепроницаемость, поэтому используется он для гидроизоляции конструкций, где высока влажность (канализации, водопроводы), для «лечения» железобетонных монолитов, остановки водопритока.

Полицементные смеси

Другое название — микроцемент. Это специализированный портландцемент, измельченный до состояния, позволяющего проникать в микропоры и заполнять полости. Состав обогащают добавками, которые обеспечивают дополнительные свойства смеси, например, ускорение схватывания. Применяют для устранения трещин от усадки, течи, а также для усиления старой основы здания, на которую устанавливаются новые элементы.

Гидроизолирующие составы


Для ремонта подземных конструкций используют материалы с защитой от влаги.

К ним относят акриловые и метакриловые гели. Сооружения, расположенные ниже уровня земли или те, которым необходима дополнительная влагоизоляция, ремонтируются с помощью этих составов. Для них характерно:

  • заполнение мельчайших (0,1 см) и глубоких трещин;
  • работа в условиях низких температур;
  • химическая инертность;
  • значительное набухание во влаге;
  • высокая эластичность;
  • способность подсушивать стенки заполняемой полости.

Инструменты

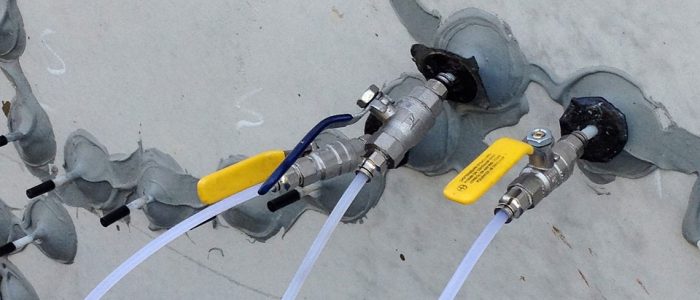

Для введения выбранного состава в камень используют специальное оборудование — насосы для инъектирования бетона, пакеры, контролирующие и запорные механизмы. Насосы создают давление, нагнетающее растворы. Смолы и микроцемент требуют насосов разной мощности. При небольших площадях ремонта обходятся ручным экземпляром. Пакеры для инъектирования бетона представляют собой трубки, которые монтируются в отверстия или на поверхность ремонтируемого объекта. Через систему шлангов к ним под давлением подается раствор и вводится в участок дефекта. Пакеры вариабельны по длине, материалу изготовления и конфигурации, выбираются согласно поставленному заданию.

Этапы работы


После оценки объема необходимых работ монтируют пакеры.

Начинают с диагностики состояния сооружения, пытаясь найти причину нарушений целостности. Определяются с оборудованием и составами для инъектирования, приводя все в рабочее состояние. Технология ремонтной операции состоит из следующих моментов:

  1. Подготовительный этап.
  2. Крепление пакеров.
  3. Введение раствора.
  4. Заключительные работы.

Предварительные мероприятия

  1. Поверхность очищают от грязи, протирают, продувают воздухом.
  2. Магнитным методом исследуют каркас здания. На поверхность наносят линии, обозначающие проекцию арматуры, чтобы не повредить ее во время сверления.
  3. Выполнение отверстий. Глубина должна соответствовать длине пакера + 1 см, размещение по отношению к трещине — шахматный порядок, промежуток — 70 см — 1 м.
  4. Продувание отверстий сжатым воздухом.

Мусор, ржавчина, старый материал играют роль промежуточного слоя и препятствуют затвердеванию смеси.

Монтаж пакеров


Для усиления и защиты от воды трещины в плитах перекрытий также заполняют раствором.

Крепление трубок включает разный перечень работ в зависимости от их вида, типа дефекта и целей. Правильная установка пакеров обеспечивает равномерное и полное распределение состава в объекте и восстановление его целостности. По типу заполнения выделяют вертикальный, горизонтальный и потолочный направления введения.

Во время инъектирования важно контролировать расход материала и давление закачки. При повышении количества раствора на трубку без увеличения давления работу надо остановить. По окончании введения все инструменты удаляют, отверстия заделывают ремонтным составом. После полного застывания наносят декоративный (в квартире) или изолирующий слой.

Технология креплений в примерах ремонта

В таблице представлены варианты монтажа пакеров в различных ситуациях:

Вид работы Этапы монтажа
Заливка сухой трещины смесью эпоксидной смолы с кварцевым песком с помощью электропоршневого насоса Адгезивные пакеры наклеивают на деформированный участок вдоль трещины
Подавая насосом раствор через шланг в 1-й пакер, открывают обратный клапан 2-го
Когда жидкость появляется во 2-м пакере, его закрывают
Повторяют ту же манипуляцию с каждой последующей трубкой
Ремонт протекающих трещин полиуретановой смолой Трещину расширяют перфоратором (3*3 см)
Шпаклюют специальной ремонтной смесью
Сверлят отверстия с обеих сторон дефекта, располагая их, как на шахматной доске, на расстоянии 15—50 см, с углом наклона 45 градусов к поверхности
Трубки вводят в отверстия и укрепляют уплотнительным кольцом
Принцип инъектирования как в 1-м примере

Восстановление фундамента

Компанией URETEK в Финляндии разработана методика усиления грунта с помощью эффекта «гидроразрыва». Она применяется для усиления основы при проседании грунта. Используются специальные геополимерные смолы. Расширяющееся вещество вводят в грунт с распределением состава в участки с наименьшим сопротивлением. Когда напряжение грунта достигает максимума, смесь резко увеличивается в объеме, приподнимая фундамент и усиливая прочность несущих конструкций.
