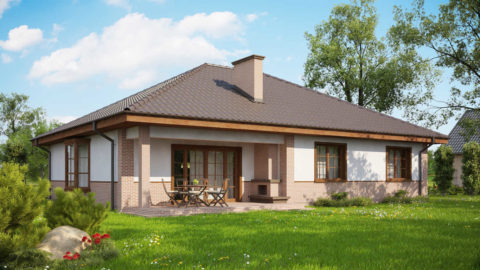

Малоэтажное строительство из ячеистого бетона

Малоэтажное строительство из ячеистого бетона

В последнее время проекты одноэтажных домов из газобетона стали наиболее востребованы благодаря многим положительным характеристикам этого материала. Низкая цена, относительно высокая прочность, малый объемный вес и отличные теплоизоляционные свойства — это еще не полный перечень позитивных качеств рассматриваемых изделий.

Что необходимо знать о газобетоне и какие проекты домов из газобетона: одноэтажные или двухэтажные будут наиболее актуальны при выборе архитектурных решений для строительства собственного жилища?

Эти и другие вопросы будут подробно изложены в разделах этой публикации, а в дополнение — смотрим видео в этой статье.

Общая информация

Газобетон — это одна из разновидностей легких ячеистых бетонов, получаемой из смеси вяжущего, цемента или извести-кипелки, кремнеземистых веществ (тонко размолотый кварцевый песок), газообразователя (алюминиевой пудры) и воды. Вследствие химической реакции алюминиевой составляющей с известью или другими щелочными компонентами раствора, происходит выделение газообразных веществ, создающих внутри материала пористую равномерно распределенную структуру.

Свойства

По технологии производства газобетон подразделяют на:

  • автоклавный — твердеющий в установках-автоклавах в окружении насыщенного пара при определенном давлении и заданной температуре;
  • неавтоклавный — материал набирающий прочность в естественных условиях при атмосферном давлении.

По назначению:

  • D300—D500 — теплоизоляционный;
  • D500—D900 — конструкционно—теплоизоляционный;
  • D1000—D1200 — конструкционный.

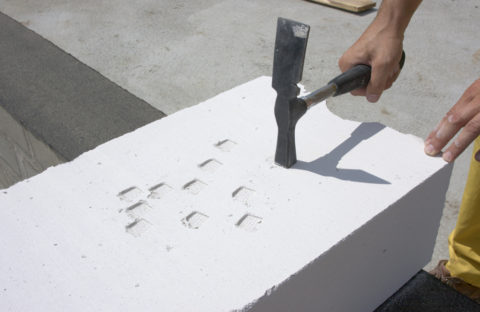

Газобетон свойства

Газобетон свойства

Благодаря пористому строению, газобетон обладает следующими физико-механическими характеристиками:

  1. Высокие теплоизоляционные свойства. Однослойная стена из блоков плотностью 500 кг/м3 и толщиной 400 мм, имеет значение сопротивления теплопередачи равное 2,7–3,5 м2°С/Вт.
  2. Не горит. Предел огнестойкости газобетонных конструкций — 70 минут. Причем прочность материалов, при повышении температуры до +400°С увеличивается на 85%.
  3. Повышенные звукоизоляционные свойства.
  4. Морозостойкость — 50–100 циклов.
  5. Способность аккумулировать тепло. Данное свойство газобетона позволяет поддерживать постоянную и комфортную температуру во всем доме.
  6. Гладкая и ровная поверхность блоков, точные геометрические размеры обеспечивают значительную экономию кладочных растворов и отделочных материалов.
  7. Долговечность. По теоретическим прогнозам, срок службы зданий из газобетона может составить 100–125 лет.

Помимо этого, изделия из газобетона легки в обработке. Они свободно пилятся любым ручным инструментом, что значительно упрощает кладку стен, а впоследствии — монтаж различного электрооборудования и сантехники.

Из недостатков:

  • хрупкость;
  • низкая влагостойкость.

Номенклатура изделий

В малоэтажном строительстве обычно используют конструкционно-теплоизоляционный материал следующих модификаций:

  • гладкие блоки для кладки наружных и внутренних несущих стен;
  • бетонные стеновые блоки, соединяющиеся по системе «паз-гребень»;
  • блоки для кладки внутренних перегородок;

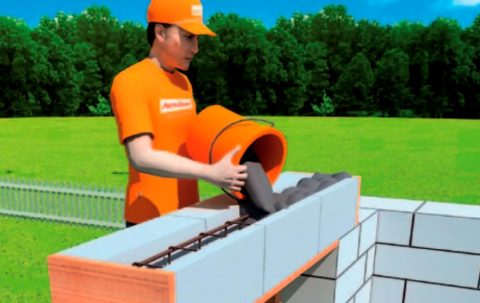

  • U-блоки для устройства своими руками, в условиях строительной площадки; монолитных поясов; оконных и дверных перемычек.

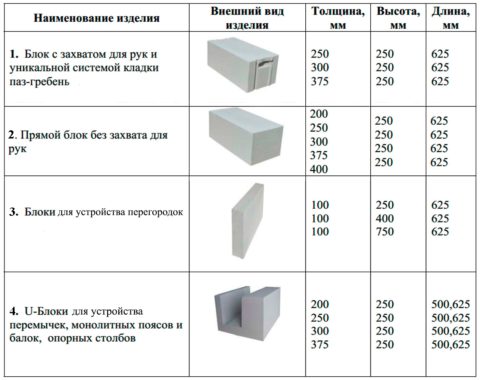

Изделия для малоэтажного строительства

Изделия для малоэтажного строительства

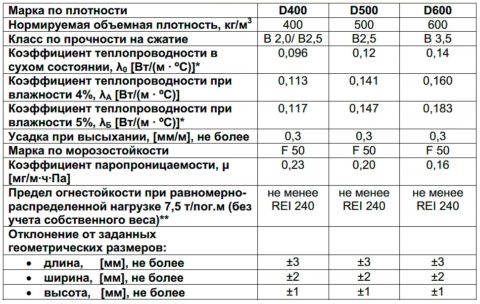

Ниже в таблице представлены основные характеристики и теплотехнические показатели наиболее часто используемых марок газобетона, полученные в результате испытаний согласно ГОСТ 7076-99.

Основные характеристики

Основные характеристики

Калькулятор Веса Дома

ШАГ 1. План дома

Расчет общей длины стен

Конфигурация стен. Схема 1
Конфигурация стен. Схема 2
Конфигурация стен. Схема 3
Конфигурация стен. Схема 4
Конфигурация стен. Схема 5
Конфигурация стен. Схема 6
Конфигурация стен. Схема 7
Конфигурация стен. Схема 8
Конфигурация стен. Схема 9
Конфигурация стен. Схема 10
Конфигурация стен. Схема 11
Конфигурация стен. Схема 12
Конфигурация стен. Схема 13
Конфигурация стен. Схема 14
Конфигурация стен. Схема 15
Конфигурация стен. Схема 16
Конфигурация стен. Схема 17
Конфигурация стен. Схема 18
Конфигурация стен. Схема 19
Конфигурация стен. Схема 20
Конфигурация стен. Схема 21
Конфигурация стен. Схема 22
Конфигурация стен. Схема 23
Конфигурация стен. Схема 24
Конфигурация стен. Схема 25
Конфигурация стен. Схема 26
Конфигурация стен. Схема 27
Конфигурация стен. Схема 28
Конфигурация стен. Схема 29
Конфигурация стен. Схема 30
Конфигурация стен. Схема 31
Конфигурация стен. Схема 32
Конфигурация стен. Схема 33
Конфигурация стен. Схема 34
Конфигурация стен. Схема 35
Конфигурация стен. Схема 36
Конфигурация стен. Схема 37





Размеры дома

Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).




ШАГ 2. Сбор нагрузок

Крыша



°



Наведите курсор на нужный участок карты для увеличения.

Снеговые районы РФ

Чердачное помещение (мансарда)


м






3 этаж


м




2 этаж


м




1 этаж


м




Внимание! Если вы не нашли свой материал для стен из списка либо плотность вашего материала отличается
от значений в калькуляторе, то вы можете указать параметры своего материала.


кг/м3

мм

кг/м3

мм

Цоколь


м

Внутренняя отделка



Распределение нагрузок на стены


Поделитесь ссылкой и получите результат рассчётов.




Результаты расчетов

Результаты

Вес дома с учетом нагрузок (снеговая+эксплат.) и коэф. запаса:

Погонный вес при равномерно распределенной нагрузке на фундамент:

Погонный вес наружных несущих стен:

Погонный вес внутренних несущих стен:

Вес дома с учетом нагрузок и без коеф. запаса:

Масса коробки дома (только материалы):

Размеры дома

Общая длина стен, м:

Общая длина наружных стен, м:

Общая длина внутренних стен, м:

Высота дома (с учетом цоколя), м:

Площадь кровли, м2:

Площадь наружных стен (c учетом цоколя), м2:

Площадь внутренних стен (с учетом цоколя), м2:

Общая площадь перекрытий, м2:

Расчет нагрузок

Крыша

Снеговая нагрузка, т:

Масса кровли, т:

Общая нагрузка на стены чердака, т:

Чердачное помещение (мансарда)

Масса наружных стен (фронтонов), т:

Масса внутренних стен , т:

Масса чердачного перекрытия, т:

Эксплуатационная нагрузка, т:

Общая нагрузка на стены нижележащего этажа, т:

3 этаж

Масса наружных стен, т:

Масса внутренних стен , т:

Масса перекрытия, т:

Эксплуатационная нагрузка, т:

Общая нагрузка на стены 2-го этажа, т:

2 этаж

Масса наружных стен, т:

Масса внутренних стен , т:

Масса перекрытия, т:

Эксплуатационная нагрузка, т:

Общая нагрузка на стены 1-го этажа, т:

1 этаж

Масса наружных стен, т:

Масса внутренних стен , т:

Масса перекрытия, т:

Эксплуатационная нагрузка, т:

Общая нагрузка на цоколь (фундамент), т:

Цоколь

Масса цоколя, т:

Общая нагрузка на фундамент, т:

Дополнительная нагрузка

Стяжка пола, т:

Выравнивающий слой стен, т:

Проектирование одноэтажного загородного дома

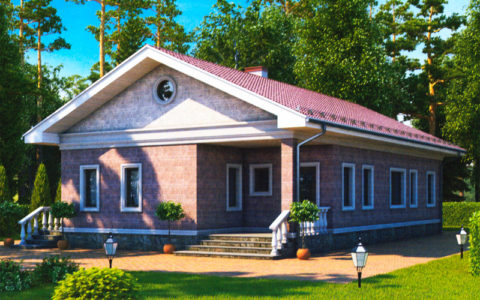

Одноэтажные дома из газобетона проекты

Одноэтажные дома из газобетона проекты

Газобетонные блоки для устройства наружных стен зданий можно применять практически в любых климатических зонах России. Однако при проектировании собственного жилища из данного материала, необходимо руководствоваться действующими нормативными документами, и со всей ответственностью подходить к расчетам несущей способности наружных стен и теплотехнических характеристик сооружения.

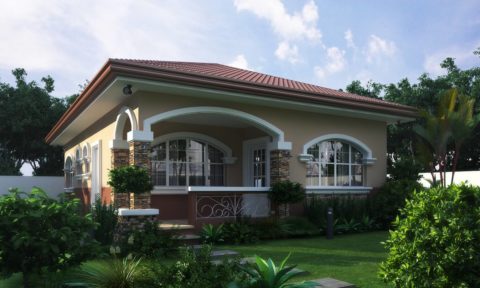

Дом из газобетона одноэтажный — прекрасный выбор и экономически обоснованное решение для загородного строительства

Дом из газобетона одноэтажный — прекрасный выбор и экономически обоснованное решение для загородного строительства

Согласно действующим нормам, одноэтажный дом из газобетона должен отвечать следующим условиям:

  1. Стеновые блоки рекомендованы к применению для кладки внутренних и наружных стен зданий с последующей эксплуатацией конструкций в условиях относительной влажности не более 75 %.
  2. Марка морозостойкости материала для наружных стен с нормальным режимом эксплуатации должна быть F25 и более. Для влажных помещений — не ниже F

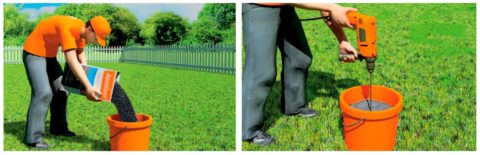

  3. Кладку стен следует выполнять на клеевом растворе марки М100 с водоудерживающей способностью не ниже 98% и прочностью на сжатие 10 Мпа. Толщина вертикальных и горизонтальных швов 1–2 мм.

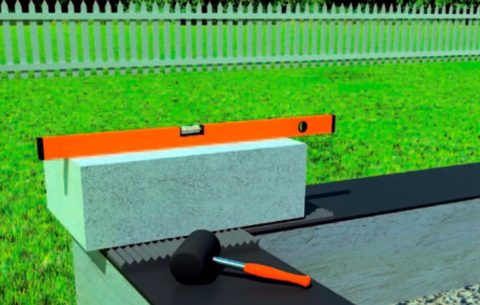

  4. При кладке (обычно первый ряд блоков) на цементно-песчаном растворе, марка материала должна соответствовать М50—М100. Толщина швов — 10–15 мм.
  5. Рекомендуемая ширина несущих наружных стен — 600 мм, самонесущих — от 300 мм и более.
  6. Расчетные сопротивления нагружаемых стен (до 28 суток), следует принимать по показателям прочности клея или раствора, которые установлены для данной группы материалов в этот период схватывания.
  7. Места сопряжений внутренних и наружных стен необходимо выполнять перевязкой блоков, анкерными соединениями или металлическими закладными деталями, которые устанавливаются в горизонтальные швы кладки. Все металлические детали должны быть выполнены из нержавеющей или анодированной стали.

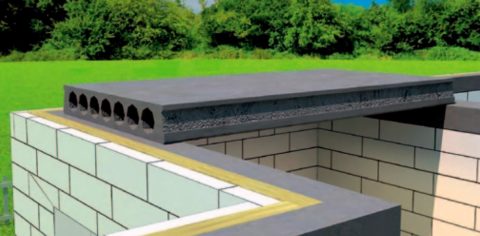

  8. Глубина опирания плит перекрытий цокольного или второго этажа должна равняться 120–150 мм.
  9. При наружной облицовке стен из газобетона лицевым кирпичом необходимо предусмотреть гибкие связи между кирпичной и внутренней основной кладкой. Перевязка выполняется при помощи кладочной сетки, скоб, металлических полос, устанавливаемых в горизонтальные швы внутренних газобетонных и наружных кирпичных стен.
  10. Наружная отделка с использованием вентилируемого фасада может выполняться в двух вариантах: с утеплителем и без. Необходимость утепления и толщина изоляционного слоя определяется теплотехническими расчетами.

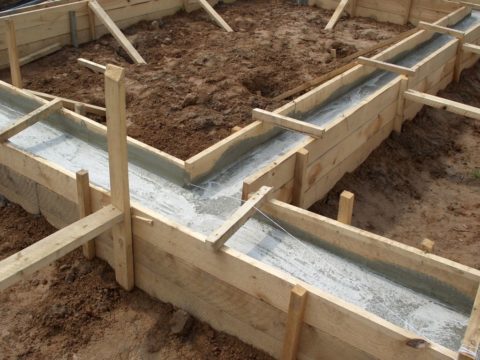

Расчет ленточного фундамента

ШАГ 1.

Параметры проектируемого фундамента


м

м

м

Расчет длины ленты

Ленточный фундамент. Схема 1
Ленточный фундамент. Схема 1_2
Ленточный фундамент. Схема 2
Ленточный фундамент. Схема 2_2
Ленточный фундамент. Схема 3
Ленточный фундамент. Схема 3_2
Ленточный фундамент. Схема 4
Ленточный фундамент. Схема 4_2
Ленточный фундамент. Схема 5
Ленточный фундамент. Схема 5_2
Ленточный фундамент. Схема 6
Ленточный фундамент. Схема 6_2
Ленточный фундамент. Схема 7
Ленточный фундамент. Схема 7_2
Ленточный фундамент. Схема 8
Ленточный фундамент. Схема 8_2
Ленточный фундамент. Схема 9
Ленточный фундамент. Схема 9_2
Ленточный фундамент. Схема 10
Ленточный фундамент. Схема 10_2
Ленточный фундамент. Схема 11
Ленточный фундамент. Схема 11_2
Ленточный фундамент. Схема 12
Ленточный фундамент. Схема 12_2
Ленточный фундамент. Схема 13
Ленточный фундамент. Схема 13_2
Ленточный фундамент. Схема 14
Ленточный фундамент. Схема 14_2
Ленточный фундамент. Схема 15
Ленточный фундамент. Схема 15_2
Ленточный фундамент. Схема 16
Ленточный фундамент. Схема 16_2
Ленточный фундамент. Схема 17
Ленточный фундамент. Схема 17_2
Ленточный фундамент. Схема 18
Ленточный фундамент. Схема 18_2
Ленточный фундамент. Схема 19
Ленточный фундамент. Схема 19_2
Ленточный фундамент. Схема 20
Ленточный фундамент. Схема 20_2
Ленточный фундамент. Схема 21
Ленточный фундамент. Схема 21_2
Ленточный фундамент. Схема 22
Ленточный фундамент. Схема 22_2
Ленточный фундамент. Схема 23
Ленточный фундамент. Схема 23_2
Ленточный фундамент. Схема 24
Ленточный фундамент. Схема 24_2
Ленточный фундамент. Схема 25
Ленточный фундамент. Схема 25_2
Ленточный фундамент. Схема 26
Ленточный фундамент. Схема 26_2
Ленточный фундамент. Схема 27
Ленточный фундамент. Схема 27_2
Ленточный фундамент. Схема 28
Ленточный фундамент. Схема 28_2
Ленточный фундамент. Схема 29
Ленточный фундамент. Схема 29_2
Ленточный фундамент. Схема 30
Ленточный фундамент. Схема 30_2
Ленточный фундамент. Схема 31
Ленточный фундамент. Схема 31_2
Ленточный фундамент. Схема 32
Ленточный фундамент. Схема 32_2
Ленточный фундамент. Схема 33
Ленточный фундамент. Схема 33_2
Ленточный фундамент. Схема 34
Ленточный фундамент. Схема 34_2
Ленточный фундамент. Схема 35
Ленточный фундамент. Схема 35_2
Ленточный фундамент. Схема 36
Ленточный фундамент. Схема 36_2
Ленточный фундамент. Схема 37
Ленточный фундамент. Схема 37_2





Размеры фундамента

Внимание! Размеры необходимо указывать по внешним границам фундамента.






Расчет бетона и арматуры для фундамента

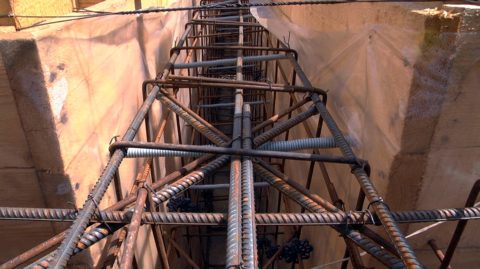

Расчет арматуры

Продольная рабочая арматура






кН*м

Поперечная арматура (хомуты)



мм

Расчет бетона



ПомощьВыберите марку (класс) бетона, которую хотите получить.
М100 (В7.5) Из-за низкой прочности используется в основном при подготовительных бетонных работах.
Может быть использован в виде «подушки» под фундамент, бордюр, тротуарную плитку, дорожное полотно и т.п.
М150 (В12.5) Бетон данной марки имеет достаточную прочность для заливки разных типов фундамента под малые сооружения. Также используется для заливки стяжек пола, укладки бетонных дорожек.
М200 (В15) Одна из самых востребованных марок бетона (наравне с М300) используемых в загородном строительстве. Основное применение: заливка фундамента (свайно-ростверкового, ленточного, плитного), изготовление бетонных дорожек, стен, лестниц.
М250 (В20) Используется для заливки фундамента, малонагруженных плит перекрытий, изготовление лестниц, подпорных стен.
М300 (В22.5) Наравне с М200 имеет большую популярность в частном строительстве. Данная марка бетона за счет своей универсальности позволяет использовать его для заливки фундамента под практически любой дом в загородном секторе, а также для изготовления лент заборов, плит перекрытий.
М350 (В25) Основное применение: изготовление плит перекрытий, несущих стен, колон, железобетонных изделий и конструкций, отлив монолитных фундаментов.
М400 (В30) Редко используется в загородном строительстве. Используется для изготовления поперечных балок, подпорных стенок, конструкций мостов и гидротехнических сооружений, заливки чаш бассейнов, цокольных этажей монолитных зданий.
М450(B35) Основное применение: банковские хранилища, мостовые конструкции, метростроение, гидротехнические сооружения.
М550 (В40) Основное применение: железобетонные конструкции специального назначения (хранилища банков, плотин, дамб, метростроении).
М600 (В45) Основное применение: фундаментные основы для комплексных и масштабных объектов, мостовые опоры, гидротехнические сооружения, объекты особого назначения (бункеры и т.п.).



ПомощьВыберите подвижность (жесткость) бетонной смеси.
Бетонные смеси по удобоукладываемости разделяются на подвижные и жесткие. Определяется класс подвижности и жесткости по осадке конуса. Подвижность определяется в см, жесткость в сек.
Ж1 (5-10сек) | Ж2 (11-20сек) | Ж3 (21-30сек) | Ж4 (31сек и более)
П1 (ОК 1-4см) | П2 (ОК 5-9см) | П3 (ОК 10-15см) | П4 (ОК более 16см)
Ж1-Ж4 — бетон данной жесткости применяется в дорожном строительстве и в изготовлении определенных железобетонных изделий.
П1-П2 — используется в производстве стеновых и фундаментных блоков, железобетонных изделий, тротуарной плитки, брусчатки и т.п.
П3-П4 — подвижность бетонной смеси, которая в основном используется в частном строительстве при заливке фундаментов, лестниц, плит, балок, колонн и т.п.
П5 — данные бетонные смеси называются литыми (как и П4) и используется для подачи бетона бетононасосом на большую высоту, а также для заливки конструкций с большим содержанием арматуры и закладных деталей.


л
ПомощьПри использовании бетономешалки укажите ее объем. Калькулятор посчитает кол-во замесов для необходимого объема бетона и кол-во составляющих смеси (цемента, песка, щебня и воды) для одного замеса.
Если для замешивания вы используете любую тару вертикальной загрузки (ведро, корыто и т.п.) то укажите в литрах объем данной тары. Результаты расчета можно увидеть ниже в данном калькуляторе «Расчет для 1 замеса бетономешалки: Расчетные значения по коэф. выхода бетонной смеси».



ПомощьНеобходимо выбрать марку портландцемента, которая будет использована для приготовления бетона. Нужно помнить, что марка цемента должна быть не ниже марки получаемого бетона.
Рекомендуемые марки портландцемента для нужного класса (марки) бетона.
М300 – от бетона М100 (В7,5) до М250 (В20)
М400 – от бетона М200 (В15) до М350 (В25)
М500 – от бетона М300 (В25) до М450 (В35)
М600 – от бетона М450 (В35) до М600 (В45)
В России портландцемент М300 снят с продажи. На Украине данная марка еще продается.



ПомощьВыберите фракцию мелкого заполнителя – песка.



ПомощьВыберите максимальную фракцию крупного заполнителя, который будет использован для приготовления бетона.
Например, если у вас щебень фракции 5-20мм, ваш вариант 20мм | щебень.



ПомощьСуперпластификатор С-3. Аналоги Дофен, СП-1, СП-3. При расчете используется суперпластификатор в сухом виде.
Пластифицирующие добавки:
1 группа – суперпластификаторы (пример С-3, Дофен). Увеличивают подвижность смеси с П1 до П5 (осадка конуса с 2см до 25см) без снижения прочности бетона;
2 группа – сильнопластифицирующие добавки (пример ЛСТ). Увеличивают подвижность смеси с П1 до П4 (ОК с 2см до 20см) без снижения прочности бетона;
3 группа – среднепластифицирующие добавки. Увеличивают подвижность смеси с П1 до П3 (ОК с 2см до 15см) без снижения прочности бетона;
4 группа – слабопластифицирующие добавки. Увеличивают подвижность смеси с П1 до П2 (ОК с 2см до 9см) без снижения прочности бетона.

ШАГ 2.

Основные сведения о грунтах основания СП 22.13330.2011 (СНиП 2.02.01-83)

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)





Прочностные характеристики грунта определены испытаниями



кПа

°

кН/м3

кН/м3

Конструктивная схема сооружения


м

м

Проверки (в разработке)

ШАГ 3.

Нагрузки на фундамент


кН/м

Поделитесь ссылкой и получите результат рассчётов.




Результаты расчетов

Параметры проектируемого фундамента

Ширина фундамента, м:

Высота фундамента, м:

Глубина заложения фундамента, м:

Общая длина ленты, м:

Площадь сечения ленты, м2:

Объем фундамента, м3:

Масса фундамента, кг:

Расчетное сопротивление грунта основания [R]

Среднее давление по подошве фундамента [p]

Расчет арматуры

Армирование ленточного фундамента: верхее и нижнее
Армирование ленточного фундамента: верхее, нижнее и конструктивное

Продольная рабочая арматура

Диаметр арматуры, мм:

Расчитанная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Подобранная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Количество стержней арматуры в верхнем (нижнем) поясе, шт:

Количество стержней арматуры на сечение ленты, шт:

Общая площадь сечения арматуры, мм2:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Продольная конструктивная арматура (противоусадочная)

Диаметр арматуры не менее (оптимально 12мм), мм:

Количество стержней арматуры на сечение ленты, шт:

Количество горизонтальных рядов:

Расстояние между рядами (шаг), мм:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Поперечная арматура (хомуты)

Диаметр арматуры, мм:

Расстояние между хомутами (шаг), мм:

Количество хомутов на ленту, шт:

Длина одного хомута (с учетом крюков), м:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Общая масса и объем арматуры на ленту

Масса арматуры, кг:

Объем арматуры на ленту, м3:

Расчет бетона

Плотность бетонной смеси, кг/м3:

Объем бетона, м3:

Общая масса бетона, кг:

Состав бетона

Состав бетона 1м3


кг
л

кг
л

кг
л

кг
л

кг
%



кг


:

:
кг


:

:
л

Расчет бетона под проектируемый фундамент:


м3

кг
л

кг
л

кг
л

кг
л

кг

Расчет для 1 замеса:

Расчет для 1 замеса в емкости с вертикальной загрузкой (ведро, корыто, ящик и т.п.)


л

кг
л

кг
л

кг
л

кг
л

кг


Расчет для 1 замеса в бетономешалке


л

кг
л

кг
л

кг
л

кг
л

кг


Расчет

Расчетное сопротивление грунта основания

Данные для расчета взяты из СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*).

R = (γc1 γc2/k)
[MγkzII + Mqd1γ’II + (Mq — 1)dbγ’II + MccII]
, где

c1] — коэффициент условий работы, принимаемые по таблице 5.4;

c2] — коэффициент условий работы, принимаемые по таблице 5.4;

[k] — коэффициент, принимаемый равным единице, если прочностные характеристики грунта (φII и cII) определены непосредственными испытаниями, и k = 1,1, если они приняты по таблицам приложения Б;

[b] — ширина подошвы фундамента, м;

II] — осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих ниже подошвы фундамента, кН/м3;

[γ’II] — осредненное (см. 5.6.10) расчетное значение удельного веса грунтов,
залегающих выше подошвы фундамента, кН/м3;

[cII] — расчетное значение удельного сцепления грунта, залегающего
непосредственно под подошвой фундамента (см. 5.6.10), кПа;

II] — угол внутреннего трения грунта основания;

[Mγ] — коэффициенты, принимаемые по таблице 5.5;

[Mq] — коэффициенты, принимаемые по таблице 5.5;

[Mc] — коэффициенты, принимаемые по таблице 5.5;

[kz] — коэффициент, принимаемый равным единице при b меньше 10м; kz= z0 / b + 0.2 при b > = 10 м (здесь z0 = 8 м);

[d1] — глубина заложения фундаментов, м, бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (5.8);

[db] — глубина подвала, расстояние от уровня планировки до пола подвала, м;

Более подробную информацию можно посмотреть: Расчет сопротивления грунта основания

Данные для расчета взяты из приложения В СП 22.13330.2011 (СНиП 2.02.01-83*).

Формула при d≤2:

R = R0[1+k1(b-b0/b0](d+d0/2d0), где

[R0] — расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

[k1] — коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

[b] — ширина проектируемого фундамента, м;

[d] — глубина заложения проектируемого фундамента, м;

[b0] — ширина фундамента равная 1м (Ro);

[d0] — глубина заложения фундамента равная 2м (Ro).

Формула при d>2:

R = R0[1+k1(b-b0/b0]+k2γ’II(d-d0), где

[R0] — расчетное сопротивление грунта основания (при d=2м и b=1м), кПа;

[k1] — коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, кроме пылеватых песков, — k1 = 0,125, пылеватыми песками, супесями, суглинками и глинами — k1 = 0,05;

[k2] — коэффициент, принимаемый для оснований, сложенных крупнообломочными и
песчаными грунтами, — k2 = 0,25, супесями и суглинками — k2 = 0,2 и глинами — k2 = 0,15;

[b] — ширина проектируемого фундамента, м;

[d] — глубина заложения проектируемого фундамента, м;

[b0] — ширина фундамента равная 1м (Ro);

[d0] — глубина заложения фундамента равная 2м (Ro);

[γ’II] — расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3.

Расчет среднего давления по подошве фундамента [p]

p = (N + γmt*h*b)/b, где

[p] — среднее давление под подошвой вышерасположенного фундамента от
расчетных нагрузок, кПа;

[N] — вертикальная нагрузка на обрез фундамента, кН/м;

mt] — среднее значение удельного веса фундамента и грунта на его обрезах, принимаемое равным 20 кН/м3;

[h] — высота проектируемого фундамента, м;

[b] — ширина проектируемого фундамента, м;

Размеры проектируемого фундамента

Расчет ширины фундамента методом последовательных приближений


Расчет общей длины ленты

Размеры указаны по внешним границам фундамента

, где

[Lлента] — общая длина ленты;

[LАГ] — расстояние между осями А-Г;

[L12] — расстояние между осями 1-2;

[b] — ширина фундамента.

Строительство загородного дома

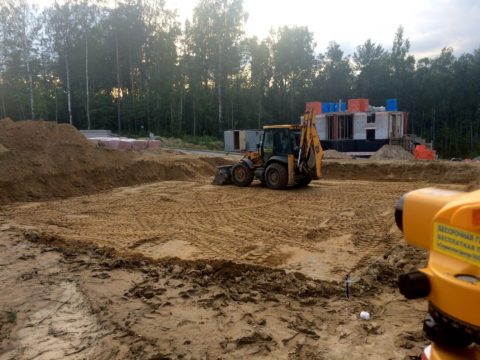

Нулевой цикл

Нулевой цикл

Строительство одноэтажного дома из газобетона начинается с огромного котлована и кучами земли по его краям. На языке профессионалов это называется нулевым циклом строительства.

Данный этап вмещает в себя следующие операции:

  • разбивка и планировка участка;
  • рытье траншеи, если речь идет о ленточном фундаменте или котлована для сплошной фундаментной плиты;
  • прокладка наружных коммуникаций;
  • устройство фундамента.

В первую очередь, все вышеперечисленные операции возможны только в том случае, когда на руках у застройщика имеется грамотно составленный план участка, где точно обозначены все границы строительной площадки. Помимо этого, все размеры должны быть вынесены на местность и обозначены межевыми колышками, которые впоследствии и будут служить главной информационной базой и ориентиром для разметки будущего строения.

Разметка участка строительства

До начала всех работ необходимо убрать с пятна здания плодородный слой почвы, который в будущем будет прекрасным материалов для обустройства приусадебного участка.

Снятый грунт складывается в отвал.

  • Кроме этого, рекомендуется удалить плодородный слой с будущих подъездных путей, мест хранения строительных материалов и линий прокладки наружных инженерных сетей.
  • После всех выполненных подготовительных работ можно приступать к планированию контуров строения и разметке фундаментов.
  • Под прямым углом от межевых меток откладывают расстояния до будущих углов дома и вбивают колышки.
  • На основании этой разметки и проекта дома, на значительном расстоянии от стен будущего здания, оборудуют выноски.

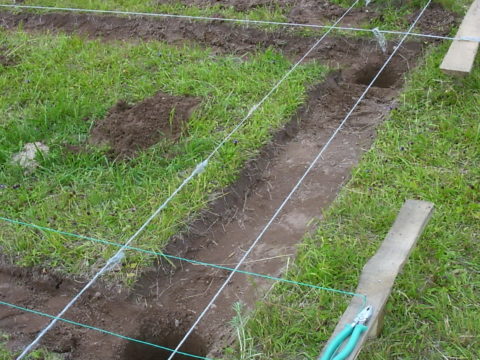

Выноски

Выноски

Выноски представляют собой два метровых деревянных или металлических колышка, вбитых в землю в местах пересечения всех несущих стен здания, на которые сверху устанавливаются перекладины из того же материала с разметкой главных осей и толщины стен будущего сооружения. Главные оси обозначают на выносках при помощи шурупов, гвоздей и прочного шнура для обозначения контуров сооружения.

Земляные работы

Разметку и возведение фундамента разберем на примере устройства монолитной ленточной конструкции, как наиболее универсальной и распространенной в индивидуальном строительстве.

  • По отмеченным контурам дома (выноски) начинается рытье траншей. Если проектом дома был предусмотрен подвал, то на этом же этапе отрывается котлован, основание которого посыпается щебнем и песком, поливается водой и уплотняется трамбовками.
  • Те же операции необходимо проделать и с траншеями под фундамент здания. Подушка основания готовится из щебеночно-песчаной смеси высотой 10–15 см. Перепад высот контролируется нивелиром и должен составлять максимум 1 см.
  • Помимо этого, ширина подготовленных траншей должна быть минимум на 50 см больше ширины фундаментов сооружения. Это делается для удобства работы с опалубкой, а впоследствии с устройством гидроизоляции здания.

С помощью выносок, натянутого между ними шнура и отвеса переносят разбивочные оси на дно траншеи. По этой разметке впоследствии устанавливается опалубка для фундамента.

Монтаж опалубки и арматурного каркаса

Щиты опалубки собираются и монтируются по месту из доступных материалов. Обычно это обрезная сосновая доска толщиной 2,5 см. При установке опалубки необходимо учитывать давление бетона на щиты конструкции.

Причем, чем подвижней бетонная масса, тем сильнее она давит на стенки опалубки.

  • После разметки и предварительного оборудования опалубки начинается установка арматурных каркасов. Их конструкция и порядок укладки должны быть отражены в проектной документации.
  • Арматурный каркас фундамента состоит из нескольких собранных по месту частей. Звенья конструкции в точках пересечения свариваются, или связываются стальной вязальной проволокой (толщина 1–2 мм).
Арматурный каркас

Арматурный каркас
  • Вертикальные стержни увязываются по периметру с равным расстоянием по всей высоте опалубки. Стыки каркасов не должны находиться в одном месте. Их необходимо распределять со смещением равномерно по всей площади фундамента.
  • Особого внимания требует крепление каркаса, расположенного в углах фундамента. Для его соединения применяются специально выгнутые под 90° арматурные стержни, фиксацию которых лучше осуществлять при помощи вязальной проволоки.
  • Если запроектированное здание предусматривает цокольный этаж и его фундамент имеет многоступенчатую форму, то арматурный каркас и щиты опалубки обычно монтируются в несколько этапов. При этом нужно помнить, что после заливки очередной ступени, снаружи, необходимо оставлять прутья арматуры, к которым будет крепиться следующая секция каркаса.
  • После того как закончен арматурный каркас, выполняется окончательное выравнивание и усиление конструкции опалубки. Щиты тщательно крепятся как снаружи, так и изнутри. Подпорки снаружи помогают выстоять опалубке перед нарастающим давлением бетона. Внутренние упоры помогают сохранить форму опалубки и противодействуют внутренней деформации.
  • Помимо этого, применяют дополнительные крепления — если высота фундамента незначительная (до 0,5 м), то верх опалубки стягивают поперечными планками, приколоченными под разными углами к оси фундаментов.

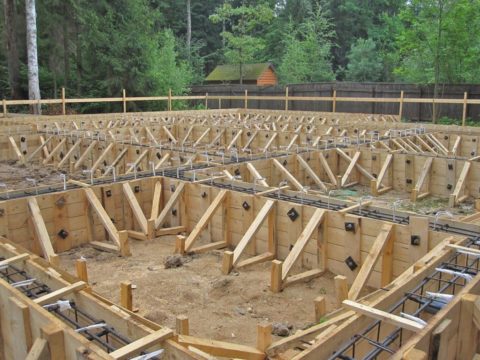

Установка опалубки

Установка опалубки

Для высоких конструкций применяют стальную проволоку (2–5 мм) или шпильки, которыми стягивают два противоположных щита опалубки.

Перед заливкой смеси все вертикальные поверхности подгоняют по отвесу или уровню, и проверяют опалубку на присутствие дыр, щелей и других дефектов. Найденные нарушения устраняют по месту.

Укладка смеси и последующий уход за свежеуложенным бетоном

Для заливки фундамента обычно требуется значительный объем бетонного раствора, приготовить который в условиях строительной площадки своими руками — достаточно сложное и кропотливое занятие. Оптимально использовать готовые смеси заводского приготовления, но это уже прерогатива застройщика.

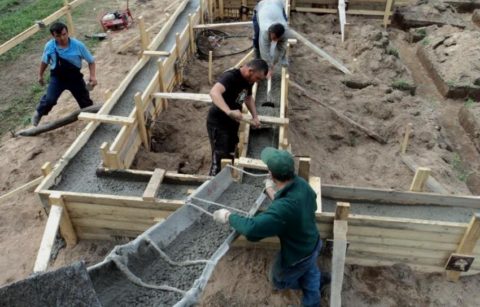

Укладка бетона в опалубку

Укладка бетона в опалубку
  • Количество бетонной смеси, необходимое для устройства фундамента, определяется путем умножения площади установленной опалубки на ее высоту.
  • Фундамент укладывается послойно, а иногда, если строится сложный многоступенчатый фундамент, то этапами по секциям. Отдельные, уже залитые участки, делятся поперечными вертикальными отсечками.
  • Для слива бетонного раствора, в отдаленные от миксера участки, применяется переносной желоб, сколоченный из тех же досок, что и опалубка.
  • С помощью данного приспособления поочередно заполняют все секции опалубки, разравнивая при этом каждый слой при помощи мастерка или лопаты.
  • Каждый уложенный слой раствора необходимо уплотнять при помощи заточенного стального прута (штыкование) или с помощью глубинного вибратора.
  • Важно, чтобы весь арматурный каркас, выше верхних стержней равномерно покрылся слоем бетона на толщину не менее 5 см, и плотно, без видимых промежутков, был уложен между арматурой и щитами опалубки.

Внимание! чрезмерное вибрирование бетонного раствора крайне нежелательно, так как может послужить причиной расслоения смеси, поэтому, время использования вибратора напрямую зависит от пластичности материала.

Свежеуложенный бетон следует выдерживать с соблюдением определенного температурно-влажностного регламента (обычно 18-25 °С), предохранять от переохлаждения, воздействия ветра и солнечной радиации. Под влиянием этих факторов покрытие интенсивно теряет влагу, в результате чего возможно появление усадочных трещин на поверхности основания.

Свежеуложенный бетон

Свежеуложенный бетон

Самым ответственным периодом считается первая неделя после укладки бетона в опалубку.

На заметку: В летнее время бетонную поверхность укрывают влажными материалами (мешковиной, рогожей, опилками и пр.), а также систематически поливают водой, включая опалубку. В зимний период её укрывают теплоизоляционными материалами, или применяют различные способы прогрева твердеющих смесей.

После полного схватывания бетона щиты опалубки снимают, исследуют поверхность, и при удовлетворительном состоянии приступают к гидроизоляционным работам.

Гидроизоляция фундаментов

Вертикальная гидроизоляция стен фундаментов может производиться следующими способами:

  • обмазочная — горячими или холодными битумными мастиками в два—три слоя;
  • оклеечная, с использованием листовых или рулонных гидроизоляционных материалов (изол, гидроизол, стеклоткань и др.)

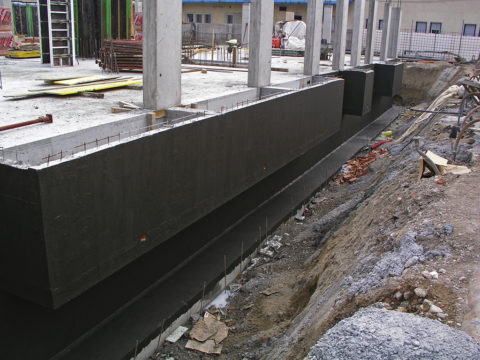

Обмазочная гидроизоляция

Обмазочная гидроизоляция

Выбор вида гидроизоляции зависит от следующих факторов:

  • объем и агрессивность грунтовых вод;
  • влажностного (по проекту) режима эксплуатируемых помещений;
  • климатических условий региона;
  • возможных механических воздействий на гидроизоляционное покрытие;

Перед нанесением мастики или наклейки гидроизоляционного материала, поверхность покрывают грунтовкой (праймер). Праймер — это жидкий раствор каменноугольного пека или нефтяного битума, имеющий температуру размягчения 70—90°С.

Грунтовка обладает более жидкой консистенцией в сравнении с мастиками, поэтому лучше проникает в поры и шероховатости бетонного основания.

Инструкция по приготовлению праймера настолько проста, что позволяет с легкостью изготовить его своими руками:

  • Нефтяной битум расплавляем и сливаем в отдельную герметически закрываемую емкость.
  • После этого смешиваем 60% дизтоплива или керосина, и 40% расплавленного битума. Причем в битум, порциями, одновременно помешивая смесь, осторожно добавляем растворитель, а не наоборот.

Внимание! гораздо быстрее и безопасней разбавить уже готовую мастику заводского изготовления с теми же растворителями в пропорциях 50 на 50.

  • Нанесенный праймер высыхает в течение 10 часов на сухих покрытиях, а на свежеуложенных и недавно отвердевших — от 10 часов до 2 суток.
  • Поверх высохшей грунтовки наносятся гидроизоляционные мастики. Перед использованием материал тщательно перемешивают.
  • Рабочая поверхность фундамента должна быть сухой, очищенной от остатков раствора и других загрязнений. Мастику накладывают послойно при помощи шпателя, валика или грубой кисти.
  • Расход гидроизоляционного материала — 2,5-3,5 кг/м2. Время сушки одного слоя составляет 12–24 часа. Период окончательного набора прочности гидроизоляционного покрытия — 7 суток.

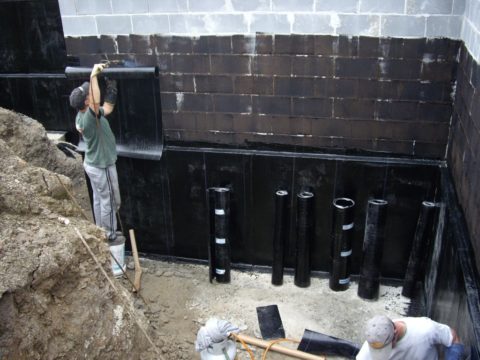

Гидроизоляция фундамента оклеечная

Гидроизоляция фундамента оклеечная
  • Оклеечная гидроизоляция выполняется по схожей технологии — только вместо мастики, при помощи специальных газовых горелок наплавляются слои рулонного материала.
  • Еще одним важным элементом гидроизоляционных работ является обратная засыпка пазух котлована, с устройством глиняного «замка» между фундаментом и прилегающим почвенным слоем.
  • Засыпку необходимо производить глинистым грунтом, послойно. Толщина слоя 30–35 см.

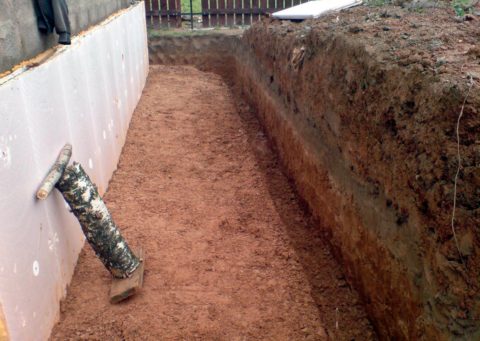

Глиняный «замок» для фундамента

Глиняный «замок» для фундамента

Необходимое количество глинистого грунта загружают на дно траншеи, трамбуют ручным или механическим способом — и так послойно, до верхней границы траншеи. На этом обычно процесс устройства гидроизоляции заканчивается. В некоторых случаях можно оборудовать бетонную отмостку по периметру здания, с отводом воды от границ фундамента.

Кладка стен из газобетонных блоков

Прежде чем начинать кладку стен необходимо проверить горизонтальный уровень основания фундамента. Перепад высот допускается не более 30 мм.

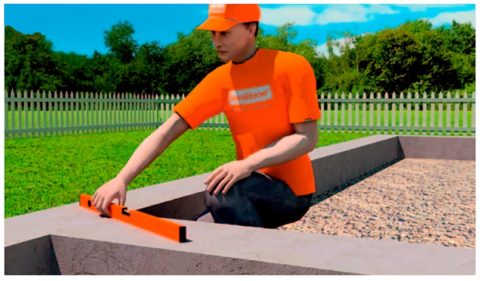

Горизонтальный уровень фундамента

Горизонтальный уровень фундамента

Последовательность и порядок устройства наружных стен из газобетонных блоков, инструкция:

  • Вначале следует выполнить горизонтальную гидроизоляцию фундамента. Для этого по поверхности раскатываем рулон рубероида шириной на 10–15 мм больше толщины основания. На углах здания соединение полос проводим внахлест с выпуском не менее 150 мм.

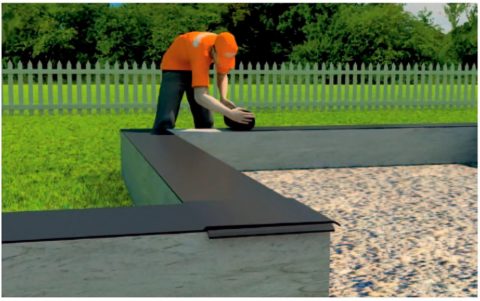

Горизонтальная гидроизоляция

Горизонтальная гидроизоляция
  • Готовим цементно-песчаный раствор для первого ряда кладки.
  • Первый ряд кладки начинают с установки угловых (маячных) блоков. Правильность установки проверяем реечным уровнем и помогаем киянкой.
Маячный угловой блок

Маячный угловой блок
  • Когда установлены все маячные блоки, между ними натягивают шнур-причалку, который впоследствии будет служить ориентиром уровня уложенных газобетонных блоков.

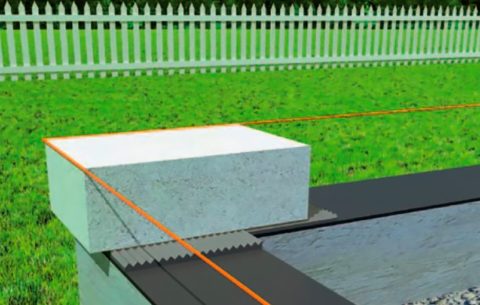

Шнур-причалка

Шнур-причалка
  • Продолжаем кладку первого ряда и при этом, не забываем оставить проем под входную дверь. По завершению первого ряда при помощи рубанка и терки сглаживаем неровности и устраняем другие дефекты, которые могли возникнуть на этом этапе.
Выравниваем поверхность

Выравниваем поверхность
  • Затем, после небольшой выдержки (1–2 часа) для схватывания раствора, выполняем армирование первого ряда кладки. Для этого, при помощи ручного или электромеханического штробореза, по всему периметру здания в газобетоне вырезаем пазы для укладки арматуры.

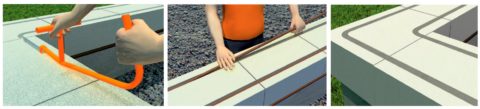

Армирование кладки

Армирование кладки
  • После нарезки: прочищаем борозды, увлажняем и заполняем наполовину раствором. После этого вдавливаем арматурные стержни, заглаживаем кельмой, удаляем остатки раствора и приступаем к укладке второго ряда. Процедуру армирования повторяем через каждые четыре ряда.
  • Кладку второго и последующих рядов ведем на клеевом растворе. Для этого, в подготовленную емкость высыпаем сухую клеевую смесь и согласно инструкции, указанной на упаковке, разбавляем водой и тщательно перемешиваем.
Приготовление клея

Приготовление клея

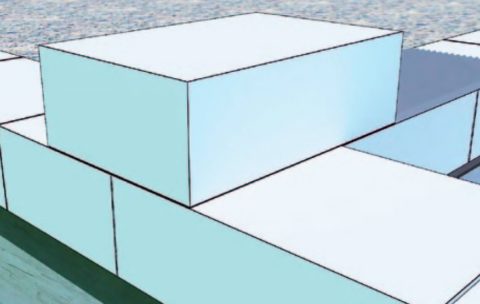

  • При помощи зубчатой кельмы наносим раствор на поверхность блоков первого ряда, а также на вертикальную часть укладываемого камня (будущий стык). Кладку ведем в перевязку со смещением относительно предыдущего ряда как минимум на 100 мм. Рекомендуемая толщина швов на клеевой смеси 1–2 мм.
Перевязка рядов кладки

Перевязка рядов кладки
  • На четвертом ряду кладки открываем оконные проемы. Размеры проемов берем из проектной документации. При ширине окна 1,8 м и более, кладку предыдущего ряда, под окном, необходимо усилить (связать) арматурой. Выпуск арматуры за границы проема должен составлять 500 мм в обе стороны.
  • По достижению запланированной высоты оконных проемов (по проекту), укладываем на них перемычки. Они могут изготавливаться своими руками по месту установки: металлический уголок или армированные U-блоки, и быть заводского изготовления — брусковые элементы.
Оборудование оконной перемычки из U-блоков

Оборудование оконной перемычки из U-блоков
  • После установки перемычек доводим кладку стен до проектной отметки и переходим к следующему этапу — укладке плит перекрытий.

Расчет газобетонных блоков и клея

ПАРАМЕТРЫ ПОМЕЩЕНИЯ:
Высота стены (м):
Внешние стены:
Класс плотности:
Длина стен (периметр) (м):
Толщина стен (блока)*:
Площадь дверных и оконных проемов ( м2):
ПЕРЕГОРОДКИ:
Класс плотности:
Длина перегородочных стен (периметр) :
Толщина перегородочных стен:
Площадь дверных и оконных проемов ( м2):
Итого на помещение:
ПРИМЕРНЫЙ ОБЪЕМ БЛОКОВ:
0 м3
ОБЪЕМ ПЕРЕГОРОДОК:   0
м3
КОЛ-ВО МЕШКОВ КЛЕЯ**:   0
шт.
* — толщина стен согласно проекту
** — расход клея: 25кг на 1м3 газобетонных блоков при толщине клеевого слоя не более 3мм и размере блока 600х375х250.

Чердачное перекрытие

Под укладку плит перекрытий поверх кладки из газобетонных блоков необходимо залить монолитный пояс из железобетона.

Сделать это можно двумя способами:

  • использовать в качестве опалубки стандартные U-блоки из газобетона;
  • с применением щитовой опалубки и монолитного цементного бетона.

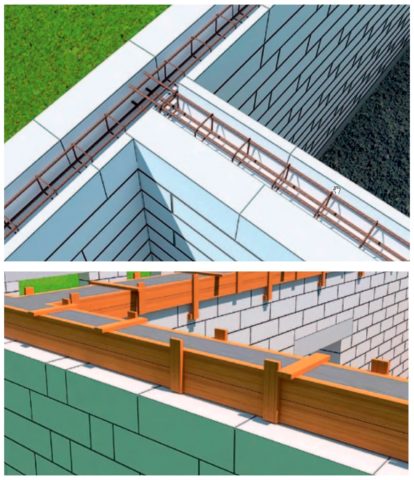

Монолитный ж/б пояс

Монолитный ж/б пояс

При устройстве арматурного каркаса для ж/б пояса, необходимо предусмотреть установку закладных деталей для крепления мауэрлата кровли.

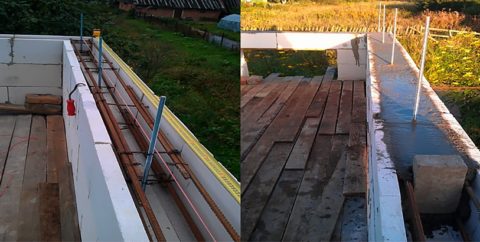

Шпильки для мауэрлата

Шпильки для мауэрлата

Перекрытие монтируется из пустотных железобетонных плит на слой цементно-песчаного раствора. Стыки между плитами заделываются цементным раствором. Оптимальная глубина опирания панелей на стены здания должна быть 120 мм.

Плита перекрытия

Плита перекрытия

Торцы плит перекрытий заделываются минераловатным утеплителем и закрываются доборными элементами (толщиной >100 мм). Стена с монолитным поясом, которая расположена вдоль панелей (без опирания) докладывается стандартными газобетонными блоками.

Чердачная крыша

Возведение стен и обустройство перекрытий завершено, теперь можно приступать к строительству крыши загородного дома. Кровля должна быть крепкой, устойчивой и обладать качественной тепло- и гидроизоляцией.

Помимо этого, она значительно влияет на эстетическое восприятие архитектуры сооружения. Конструкции крыши предусматривают множество модификаций и видов кровельных покрытий.

В нашем случае рассмотрим строительство двускатной крыши из металлочерепицы (см. фото).

1 этажный дом из газобетона

1 этажный дом из газобетона

Любая крыша состоит из кровельного покрытия и поддерживающей его стропильной системы. Уклон кровли из металлочерепицы должен составлять 25–35°. Однако в зависимости от климатических условий местности может меняться в большую или меньшую сторону.

Стропильная система чердачной крыши состоит из несущей конструкции стропил и обрешетки, которая является, как и фундамент, одним из важнейших элементов здания, и во многом определяет эксплуатационные характеристики всего сооружения.

В качестве основных материалов для стропильной конструкции, при строительстве индивидуального жилого дома, обычно применяют хвойные породы дерева. Прежде чем начать изготовление стропил и обрешетки, все деревянные материалы необходимо обработать специальными противопожарными и бактерицидными пропитками.

Стропила

Сборка стропил ведется в следующей последовательности:

  • Перед укладкой мауэрлата по монолитному поясу прокладывают горизонтальную гидроизоляцию.
  • Затем на подготовленные шпильки, выступающие из монолитного пояса, укладывают мауэрлат. Затягивают гайки и проводят разметку мест установки стропил. Промежуток между стропилами под металлочерепицу должен быть 0,8–1,0 м.
  • Вначале устанавливают фронтонные (крайние) фермы. Фиксируют их на мауэрлате скобами временными раскосами и др.

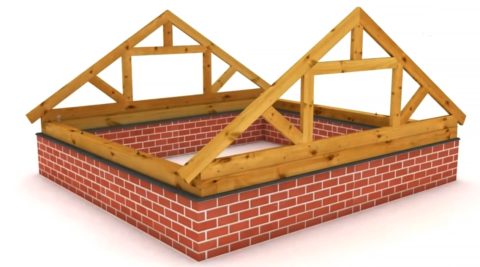

Фронтонные фермы

Фронтонные фермы
  • Между ними, для удобства монтажа следующих конструкций, поверху и понизу натягивают шнур-причалку.
  • После этого, поднимаются все промежуточные стропила. В середине конструкции они крепятся временными раскосами, а вверху фиксируются сплошной доской.

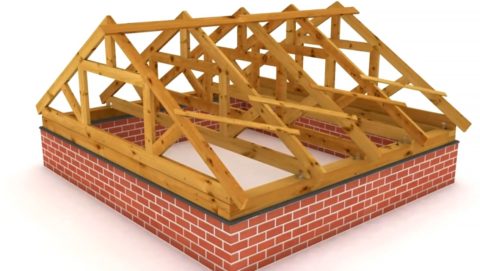

Установка стропил

Установка стропил

Впоследствии вся стропильная конструкция укрепляется коньком и обрешеткой.

Фронтоны закладываются газобетонными блоками, и выравниваются вровень со стропильными скатами.

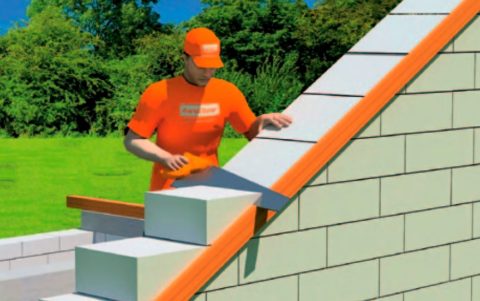

Закладка фронтонов

Закладка фронтонов

Обрешетка и кровля

Металлочерепица — наиболее популярный материал среди кровельных покрытий для малоэтажного строительства. Внешним видом она похожа на классическую натуральную черепицу и представляет собой рельефный металлический лист толщиной 0,5–0,7 мм.

Укладка металлочерепицы не составляет особой сложности и выполняется в следующей последовательности:

  • Со стороны чердачного помещения, по стропилам, нашивают плиты OSB или доску вразбежку.
  • Затем выходят на кровлю и на подготовленный настил, между стропилами настилают гидроизоляцию (паробарьер).
  • После этого, на гидроизоляционный слой укладывают минераловатный утеплитель, а сверху всю эту конструкцию укрывают водонепроницаемой пленкой.
  • Следом начинаем устанавливать контробрешетку. Это брус 40×40 мм, который укладывается вдоль стропил и служит основанием для крепления основной обрешетки.
  • По контробрешетке, с промежутком в 350 мм, параллельно коньку, крепим брус (40×50 мм), который и будет служить основанием для крепления листов металлочерепицы.
Монтаж обрешетки

Монтаж обрешетки
  • Укладку металлочерепицы ведут снизу-вверх. Крепление листов осуществляется при помощи кровельных шурупов.
  • Завершается оборудование кровли устройством водосливной системы и монтажом конькового элемента.

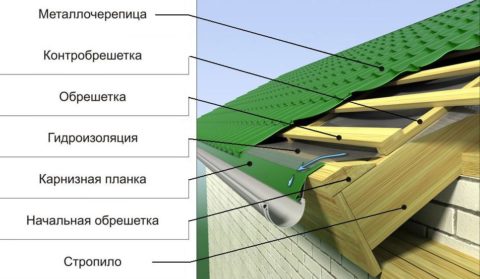

Кровля из металлочерепицы

Кровля из металлочерепицы


На этом одноэтажный дом из газобетона или как говорят профессионалы — коробка дома, готова. Можно переходить к установке дверей, окон и проводить наружные и внутренние отделочные работы, но это уже тема следующей статьи.

Ссылка на основную публикацию
