Пример расчета количества бетона на плиту фундамента

Укладка фундамента начинается с проведения расчетов для определения толщины плиты. Нельзя недооценивать их важность: если основание не будет соответствовать запланированным нагрузкам, фундамент может просесть, появятся трещины; слишком же массивное, глубокое основание повлечет за собой неоправданные расходы в процессе укладки монолитной плиты. При строительстве своими силами будет правильно воспользоваться расчетами, проведенными опытными строителями.


Состав бетона

Прежде всего определяемся с раствором, составляющим основу бетона. Ингредиенты следующие:

  • песок диаметром не крупнее 3,5 мм;
  • гравий/щебень размером 1—8 см;
  • цемент.

Чаще всего в процессе укладки монолитного фундамента используется портландцемент. Маркируется исходя из предела прочности на сжатие в кг/кв.см бетонного куба с гранью 20 см после «созревания» в течение 28 дней. Марка бетона показывает его нормативную прочность, в 1,5—2 раза ниже марки цемента, определяется ГОСТ 52086–2003, СНиП 52—01—2003, СНиП 3.03.01—87. Чем более крепким должен быть бетон, тем выше марка. Пропорция веществ, лежащая в основе бетонной смеси: 1 часть цемента — 3 части песка — 5 частей гравия. Пропорции воды могут варьироваться, в итоге получаются разные марки бетона. Примеры приведены в таблице:

Марка цемента Марка бетона
100 150 200 250 300 400
300 0,75 0,65 0,55 0,5 0,4
400 0,85 0,75 0,63 0,56 0,5 0,4
500 0,85 0,71 0,64 0,6 0,46
600 0,96 0,75 0,68 0,63 0,5

Важность производимых подсчетов


При формировании фундамента важно сделать песчаную подушку, которая защитит его от воздействия влаги.

Корректно выполненный расчет определит требуемое количество стройматериалов, позволит составить смету, создать прочное основание. Фундамент укладывается в два этапа:

  1. Песчаная подушка. Учитывается тип почвы, глубина промерзания, нахождение грунтовых вод. Защищает фундамент от воздействия влаги, холода.
  2. Основание. Включает определение дистанции между рядами арматурных сеток и толщину плиты.

Пример расчета

Сразу сооружается подушка:

  1. Утрамбовывается грунт, насыпается 20 см гравия/щебня, сверху него 30 см песка.
  2. Прокладывается слой гидроизоляции. Иначе вода из раствора уйдет в песок.
  3. Укладывается утеплитель.

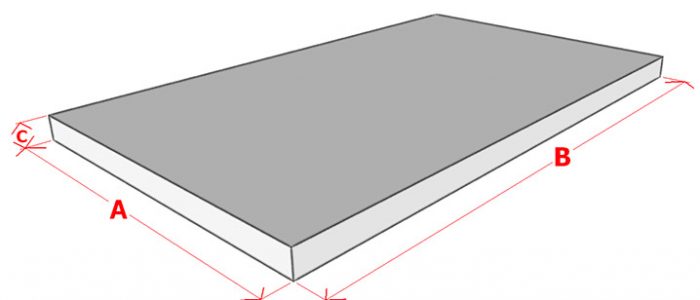

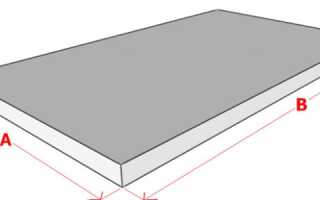

Плита вычисляется по формуле объема: стандартная толщина плитного фундамента 0,25 м х длина дома х ширина дома. Например, объем бетона для плиты размерами 10×10 м (по величине будущего дома) составит 25 кубов бетона. При проведении калькуляций важно вычислить максимальную массу основания по формуле: М=(Р-Р1)S, где Р есть показатель допустимой нагрузки объекта согласно строительным нормативам, Р1 — общая нагрузка сооружения, S — площадь плиты. Р1=М1/S, где М1 — показатель итоговой нагрузки здания, полученной в результате суммирования нагрузки всех деталей конструкции, умноженный на коэффициент надежности согласно нормативам строительства. Максимальная высота плиты t вычисляется по формуле: t=(М2/2500)S. Результат округляется в меньшую сторону. Полученная цифра по высоте плиты должна соответствовать следующему условию: разница между реальной и табличной нагрузкой здания не допускается выше 25%.

Строители уточняют, что следует правильно рассчитать количество арматуры для армирования бетонной плиты основания, чтобы сделать его жестким, долговечным. Армирующую сетку в монолитном фундаменте не сваривают, а соединяют специальной проволокой, что делает сетку подвижной, придает гибкость основанию и предохраняет от трещин.


Для сооружения металлического каркаса рекомендовано использовать прутья диаметром 12-16 мм.

Рекомендуется использовать арматуру диаметром не менее 8 см, обычно диаметр равен 12—16 мм. Сетка выполняется в 2 ряда, если толщина основания не превышает 30 см, сверх этого — в 3 или более рядов. При расчете высоты принимается, что основание должно быть не менее 150 мм, или выше, если глубина промерзания почвы будет более 1 м. В плитах высотой до 25 см шаг арматуры составляет 15 см, в более высоких — 10 см.

Пример расчета количества армирующих прутов для плитного фундамента размером 6×8 м: длина стержней — 6 и 8 м; количество — 6 м/0,15 см х 2 ряда и 8 м/0,15 см х 2 ряда, что соответствует 80 и 106 шт., где 0,15 см — шаг арматуры. Итого длина всех арматурных стержней составляет 80 шт. х 6 м и 106 шт. х 8 м, т. е. 1328 м. Согласно технологии бетон должен не только залить армирующую сетку, но и выступать на 50 мм за ее пределы снизу и сверху. По периметру основания создаются ребра жесткости.
