Можно ли сделать вибраторы для бетона своими руками — 9 этапов изготовления

Многие застройщики в целях экономии делают вибратор для бетона своими руками. Это оборудование помогает выгнать из бетонного раствора воздушные пузырьки, равномерно распределить по нему воду, сделать однородной структуру и тем самым улучшить характеристики заливаемой конструкции. Без проблем соорудить агрегат собственноручно помогут схема, чертежи, а также нужно запастись терпением и необходимым подручным материалом.


Вибратор для бетона: общая информация и виды

Если бетонный раствор просто залить в деревянную опалубку, то структура получится неоднородная, в ней останется воздух, ямки и в результате не удастся достигнуть высокой плотности и монолитности строения. Решить эту проблему можно с помощью виброуплотнителя, который посредством движения компонентов в составе смеси увеличит ее текучесть, вытолкнет воздушные пузырьки наружу и равномерно распределит наполнители по всему объему раствора.

Стоимость качественного вибратора по бетону не низкая, тем более невыгодно приобретать его для единоразового пользования, поэтому многие строители предпочитают изготавливать инструмент собственноручно.


Инструмент с бензиновым двигателем стоит использовать для обработки большой площади залитого раствора.

Опытные и начинающие застройщики обычно используют погружной вибратор, в основе которого находится узел, образующий вибрационные частотные колебания, достаточные для выдавливания воздушных пузырьков и уплотнения наполнителей. Кроме этого, на строительном рынке представлены портативные модели, оснащенные аккумуляторами. Если же требуется виброусадка на больших объемах бетонного раствора, то для этого подойдут модели с бензиновыми двигателями внутреннего сгорания.

Разновидности

Устройство для усадки бетона подразделяют на такие виды:

  • Глубинный. Погружается в залитую цементно-песчаную смесь.
  • Наружный. Крепится к опалубке и подходит для сооружений с плотным армированием.
  • Площадочный. Воздействует только на верхний слой и применяется для трамбовки бетона при заливке полов, стяжек.

Различают вибраторы и по мощности:

  • портативные — до 2 кВт;
  • профессиональные — до 4 киловатт.

Булава такого устройства может иметь разный диаметр, что позволяет подобрать наиболее удобную для проведения работ.

Классифицируется агрегат по длине вала, которая бывает от 0,5 до 20 м. Такие размеры позволяют обрабатывать различные поверхности: ж/б конструкции, объемные монолитные сооружения, фундаменты колонн. Погружной виброшланг для бетона различают по диаметру булавы, которая бывает от 2,5 до 11 см. Для густого армирования целесообразно применять техническое устройство, где булава меньшего диаметра.

Сфера применения

Используют вибратор для усадки цементно-песчаной смеси при литье, возведении сооружений из бетона, монтаже и армировании железобетона. Применяют технику при заливке столбчатых, ленточных и других видов фундаментов, а также для трамбовки раствора при укладке плит перекрытия и монолитных колонн. Важно правильно выбрать устройство, поскольку от него зависят многие факторы. Поэтому вибратор должен отвечать критериям безопасности и надежности, а компания-производитель — внушать доверие. Поскольку рынок стройматериалов переполнен недобросовестными продавцами, многие застройщики принимают решение своими руками сделать вибратор для бетона.


Инструмент необходимо использовать, когда происходит заливка основания конструкции.

Чертежи агрегата

Самый простой самодельный вариант колебательного прибора — из перфоратора, обязательно оснащенного ударным режимом. Для него изготавливается насадка, которой служит обычный пик, поломанный бур или что-то подобное. Запускается в работу такой вибратор только после крепкой фиксации всех деталей и проверки работы от сети.


Для такой конструкции вполне подойдет строительный перфоратор.

Еще один вариант собственноручного производства вибрирующего устройства — фиксации специальной насадки на дрель. Ее изготавливают из нержавеющей стали диаметром 30—40 мм и длиной 40—60 мм. При этом мощность дрели не должна быть меньше 1 кВт. За вибрацию и движение механизма отвечает внутренний стержень.

Инструменты и материалы для изготовления своими руками

Чтобы сделать прибор для уплотнения цементной смеси, используя дрель, нужно подготовить следующее:


В ходе работ нужно будет использовать металлический прут.
  • трос (d 15 мм);
  • сварочный аппарат;
  • роликовые подшипники;
  • дрель;
  • винт зажимной;
  • металлический прут;
  • инструмент для нарезания внутренней резьбы;
  • болгарка;
  • рулетка;
  • лист металла толщиной от 1,5 см.

Как сделать?

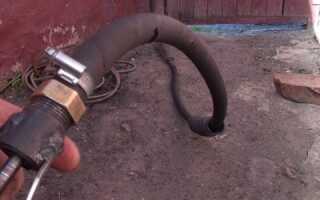

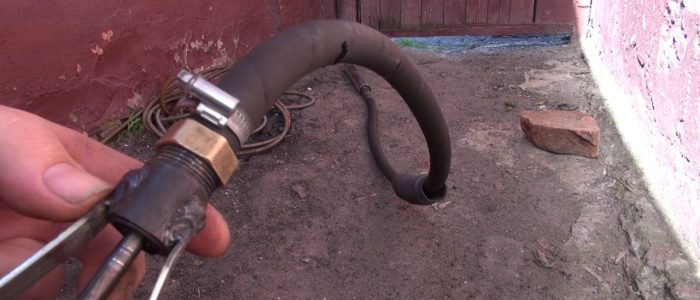

Вибронасадка на дрель изготавливается по такому алгоритму действий:

  1. Разделить по длине с помощью болгарки метал. прут.
  2. Приварить части к стержню с двух сторон.
  3. Зафиксировать подшипники.
  4. Установить получившуюся конструкцию в середину стальной трубы.
  5. Подровнять стержень с одним уровнем трубы.
  6. Из металлического листа вырезать крышку и приварить ее к рабочему торцу вибронаконечника.
  7. Просверлить 2 отверстия, которые должна состыковаться с валом. При этом одно должно быть в центре, а другое меньшего диаметра на расстоянии 7 мм от крайней границы. В последнем нарезать резьбу для винта и всунуть трос.
  8. Вал и наконечник соединить, натянуть шланг.
  9. Закрепить второй конец во вращающемся механизме.

Своими руками можно смастерить не только вибратор для бетона из дрели или перфоратора, но и соорудить даже вибростол. Эта конструкция совершает колебательные движения и предназначена для изготовлений поштучных изделий из бетонного раствора, например, тротуарной плитки. Но также с помощью вибростола можно производить пеноблоки и проводить различные испытания.
