Какие компоненты входят в состав газобетона — 3 вида стройматериала

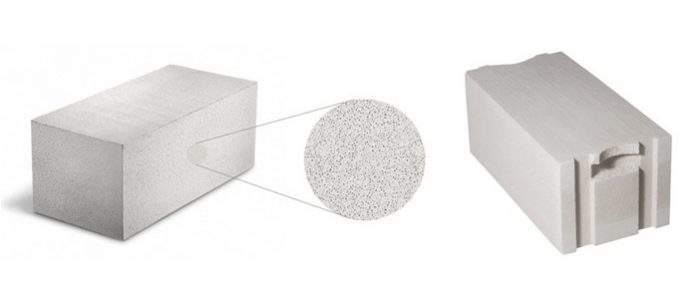

Газобетоннные блоки — искусственный пористый камень на основе бетона, сформированные в правильной прямоугольной форме. Состав газобетона — соединение компонентов, в результате взаимодействия которых получается легкий, прочный, недорогой материал для строительства. Основу смеси составляют два вещества: песок кварцевый, цемент. К этим компонентам добавляются еще и некоторые промышленные отходы.


Ингредиентные характеристики

Состав веществ в пропорциональном соотношении определяет газобетон:

  • цементный;
  • шлаковый;
  • известковый;
  • зольный;
  • смешанный.

Залитую смесь оставляют до первого твердения, после чего нарезают на блоки и дают полностью застыть.

Процесс газообразования и дальнейшее появление ячеистых пор возникает благодаря алюминиевой пудре или пасте, которые входят в состав сырья и в процессе производства вступают в реакцию с известью или щелочью с выделением водорода. Именно водород приводит к образованию пор в готовом изделии. После затвердения смеси нарезаются прямоугольные блоки и оставляются до окончания затвердения.

Для лучшего распределения и смачивания специалисты рекомендуют вводить в раствор ПАВы, например, мыла, стиральные порошки или сульфонола.

Виды газобетона по компонентному составу и особенностям изготовления

По особенностям производства

Технология выпуска газобетонных блоков выделяет два вида продукции, с учетом, каким образом происходит твердение рабочей смеси:

  • Автоклавное производство с синтезным затвердением, при использовании насыщенного пара. Происходит при повышенном давлении в специальных автоклавах. Технология регламентируется ГОСТ 31360–2007.
  • Неавтоклавное с гидратационным твердением, с атмосферным давлением, также в среде насыщенного пара. Продукт должен соответсвовать СН 277—80, ГОСТ 21520–89 и 25485—89,.

По типу вяжущего в составе


В качестве компонентного вяжущего элемента в составе газобетона может выступать зола.
  • Известковые. 50% содержат известь-кипелку, дополненную гипсом и шлаком/цементом в количестве до 15%.
  • Цементные. Включают портландцемент (50%).
  • Шлаковые. Шлак и гипс смешаны с известью/щелочью в качестве основы (50%).
  • Зольные. В основном состоят из высокоосновных зол.
  • Смешанные. Главным компонентом выступает не одно вещество, а смесь. Это могут быть шлак, известь в моносоставе или в массе. Может прибавляться и портландцемент в количестве 15—50%.

По качеству кремнезема

  • На природных песках, например, на кварцевом.
  • На вторсырье:
    • зола гидроудаления;
    • отбросы из ферросплавной технологии;
    • зола-унос с ТЭС;
    • вторпродукты с технологии обогащения руд.

Состав и особенности компонентов


При изготовлении строительного раствора используется портландцемент марки не ниже М400 — М500.
  • Портландцемент. Связующее портландцемент выбирается из таких марок М500 Д0 вплоть до М400 Д20, согласно ГОСТ 10178–85). При этом щелочность на литр должны быть от 75 мг K2O+Na2O и СаО свободной. По этой причине не подходят такие цементы, как пуццолановые, сульфатостойкие, гидрофобные.
  • Заполнитель. Чаще берется кварцевый песок, соответствующий ГОСТ 8736–93. Нужен молотый с крупностью до 1,5. Возможно применение природного мелкозернистого компонента. Массовая доля оптимально — 31—42%. Песок должен быть просеян от примесей и высушен.
  • Паро-или газообразователь, которым является алюминиевый порошок, регламентируемый ГОСТ 5494–95. Выбирают марки ПАП-1 или ПАП-2 в количестве 0,1—1% от массы смеси.
  • Регулятор техпараметров (синтеза газа, скорости твердения и пр.), коим является едкий натр. В смеси каустической соды должно быть 0,05—0,45%.
  • Вода. Качество жидкости регламентируется ГОСТ 23732–79. Подходит питьевая, но лучше из поверхностных водоемов. При этом в ней не должно быть жиров, масел, нефтепродуктов. Допускается присутствие солей менее 5 тыс. мл на литр при низкой жесткости и рН — 4—12,5. Температура воды — 40—60 °С. Среднее количество на 1,25 м³ газобетона — 0,5 м³.

Расчет состава газоблоков

Состав основы газоблоков не всегда одинаков. Для автоклавного изготовления берется пропорция, представленная в таблице:

Компонент Соотношение в составе смеси, %
Цемент 50—70
Вода 0,25—0,8
Газообразователь 0,04—0,09
Известь 1—5
Песок 20—40

Если предполагается постройка небольшого сооружения, без значительных нагрузок, смесь можно приготовить в домашних условиях.

Вне промышленного производства, самостоятельно, возможно производство газоблоков по технологии неавтоклавного производства, со смешиванием составляющих с помощью бетономешалки. Рабочий состав заливают в формы и оставляют затвердеть. Процесс затвердения длится не менее 12 часов. Полученный газобетон рекомендуется использовать только в случае незначительных нагрузок в процессе эксплуатации, т. к. он более склонен к усадке по сравнению с промышленным. В домашнем производстве газобетона пользуются перерасчетом. Представлен в таблице:

Выход газобетона Вещество Количество (кг)
1 метр куб.(600—650 кг) Портландцемент 90
Песок 375
Силикаты (активность 70%) 35
Пудра алюминиевая 1,5
Вода 300 л

Ссылка на основную публикацию
