Бетонный кессон для скважины своими руками — 3 этапа работ

Для организации сохранности оборудования водоносной шахты от осадков и мороза, обрушения оголовка гидросооружения строят бетонный кессон. Этот элемент — важная составляющая автономной водопроводной системы индивидуального пользования, который можно приобрести в торговой точке или соорудить самостоятельно из простых и доступных материалов.


Что это такое?

Монтаж водозаборного оборудования проводится в той части почва, которая подвергается воздействию отрицательных температур, что приведет к поломке или разрушению насосной станции. Первоначально кессон использовался при проведении работ под водой — он герметичный и не пропускает воду. Конструкция приобрела и новую функцию — защита оголовка скважины он внешнего воздействия. Сооружение имеет простое строение — утепленная емкость, оборудованная надежным люком. Это устройство должно обеспечить пользователю легкий доступ к водозаборному оборудованию с целью проведения обслуживающих мероприятий или ремонтных работ.

Требования к защитному элементу:

  • Герметичность. Предотвращает попадание влаги.
  • Теплоизоляция. Крышка утепляется, так как это самый доступный путь для попадания мороза.
  • Прочная и жесткая конструкция. Сооружение противостоит механическому воздействию почвы.
  • Наличие входов для ввода и вывода воды и электрической проводки, в некоторых типах присутствуют вентиляционные отверстия.
  • Рациональные габариты. Внутри должно легко разместиться все оборудование с возможностью его обслуживания.
  • Оснащение лестницей или ступенями. Для доступа к скважине.
  • Ширина котлована для будущей конструкции должна превышать внешние размеры кессона. В пустоту помещают теплоизоляционные материалы.

Виды сооружения

Признаки разделения Виды Характеристика
Количество ступеней Одноступенчатый Имеет 1 отсек
Двухступенчатый Состоит из 2 камер
Форма Круглые Кессон из бетонных колец, прочного пластика
Прямоугольные Применяются для установки дополнительного оборудования
Квадратные Простейшее сооружение из различных материалов
Материал Сталь Обладают высокой прочностью и надежностью, но дорогостоящие
Бетон Долговечное сооружение, при строительстве необходимы навыки
Кирпич
Пластик Небольшой вес, высокая герметичность, слабая прочность
Полимерный песок Высокая прочность, долговечность, герметизация, простота при сборке

Как сделать?

2 варианта сооружения

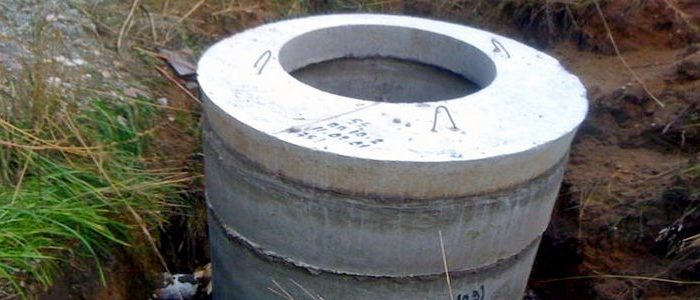

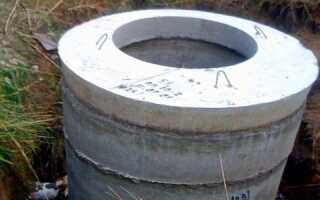

Одним из вариантов сооружения кессона является применение бетонных колец, как правило диаметром 100-150 см.

Чтобы построить кессон для скважины своими руками, специалисты рекомендуют воспользоваться 2-мя методами:

  • Вылить монолитную конструкцию из бетона, укрепленного арматурой или металлической сеткой.
  • Воспользоваться литыми бетонными кольцами с диаметром 100—150 см.

Проведение работ

Перед началом работ следует исследовать уровень расположения грунтовых вод. Профессионалы рекомендуют делать это весной. Если будущее дно сооружение сухое, то его можно засыпать гравием и утрамбовать При наличии влаги необходимо строительство полностью изолированного кессона. Далее для возведения монолитной бетонной защиты выполняют такой перечень работ (проще будет выполнить объект с квадратным или прямоугольным сечением):

  1. Рытье котлована вокруг скважины. Можно выполнить вручную или с использованием спецтехники.
  2. Анализ состояния дна сооружения.
  3. Сооружение изолированного днища. Для этого укладывают песчаную подушку в 10 см, ее утрамбовывают и смачивают водой.
  4. Укладка полиэтиленовой пленки. Она должна выходить за периметр будущей стенки.
  5. Закрепление сетки для армирования. Ее укладывают на деревянные колышки, чтобы она была внутри бетонного слоя.
  6. Заливка бетона. Материал должен полностью покрыть пленку слоем мощностью в 100 мм.
  7. Сооружение деревянной опалубки. Для этого используют прочные доски. Если грунт плотны и не осыпается — опалубку формируют с одной стеной, в противном случае — двойную. В междустенный промежуток устанавливают арматурную сетку или металлические прутья.
  8. Гидроизоляция сооружения. Степлером прикрепляют к доскам полиэтиленовую пленку — она будет выполнять роль гидробарьера.
  9. Установка выводных патрубков. Используются для формирования технологических отверстий под трубы и электрический кабель.
  10. Заливка бетонной смеси. При помощи пики или вибрационного бура раствор штыкуют. Так предотвращается возникновение воздушной подушки.
  11. Период экспозиции. Раствор просыхает за месячный срок. Для предотвращения усиленного выхода влаги из бетона опалубку прикрывают пленкой.

Заключительный этап


Зачастую, чтобы сделать крышку используют дерево и утепляют ее специальными материалами.
  1. Создание крышки. В качестве этого элемента используют щит из досок, утепленный специальным материалом. Если можно — покупают готовую бетонную плиту с отверстием для лаза или же отлить ее из раствора.
  2. Гидроизоляция стенок кессона. Используя битумную мастику, обрабатывают бетонную поверхность.
  3. Подводка коммуникаций. Прокладывают трубы и силовой кабель.

При использовании бетонных колец алгоритм проведения работ сходный, разница лишь в использовании для формирования стенок готовых блоков.

Монтаж и демонтаж

Установка бетонных колец предполагает использование специальной техники, которая может деформировать грунт, что приведет к повреждению водоносной скважины. Демонтаж блоков также возможно выполнить лишь с помощью специальных устройств, как правило, кольца при этом разрушаются, их повторное использование невозможно.
