Анкерный болт для бетона — как выбрать нужное крепление?

Для обеспечения надежной фиксации разных предметов на бетонной поверхности используются анкера для бетона. Такие металлические болты являются самостоятельной деталью, они состоят из распорной части и шпильки. Крепежные элементы выполняют одновременно две функции — удерживают и закрепляют бетонные блоки.


Фиксируется анкер для бетона в любых отверстиях за счет упора либо силы трения. Возможна фиксация и химическим способом.

Виды анкеров

Дюбель представляет собой цилиндрическую деталь, которая содержит неизменную часть — основу и муфту, что, деформируясь, изменяет ширину и упирается в стенки отверстия. К тому же установка болтов в бетон осуществляется вручную. Анкера по бетону можно различать в зависимости от способа крепления:


Крепеж можно вбить только тогда, когда в поверхность стены был забит цилиндр.
  • Забивной. Для его установки сначала делают отверстие, в которое вставляется специальный цилиндр с внутренней резьбой. Далее вбивается крепеж.
  • Клиновый. Использует расширение втулки при вкручивании и держится за счет хорошего сцепления. Некоторые могут иметь зубцы для улучшения результата.
  • Распорный анкер. Вбивается, разжимая втулку, тем самым улучшая крепление. Подходит для тяжелых предметов.
  • Химические анкерные болты отличаются от предыдущих тем, что во время эксплуатации не нарушается структура материала, нет внутреннего напряжения. Причиной является полимерная смола, входящая в состав клеевого состава. Такая смесь заливается заранее в отверстие, а затем помещается деталь.

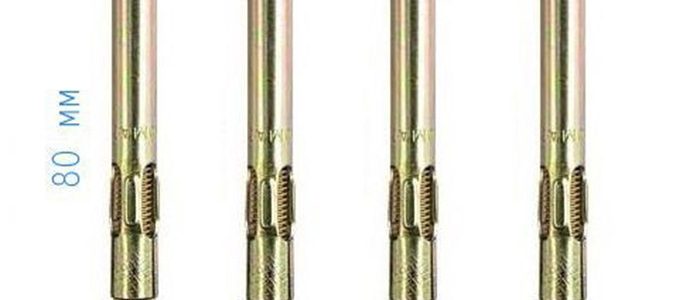

Размеры крепления


Величина крепежа определяется тремя его параметрами.

Для обозначения величины анкерный болт для бетона имеет особую формулировку. Например, М10 12×90 означает, что диаметр резьбы цилиндра равен 10, а отверстия в материале — 12. 90 — это длина анкера. Размеры варьируются в зависимости от потребностей исполняемой работы, материала и веса конструкции. Опытные застройщики и подрядчики рекомендуют использовать в быту металлический анкер с резьбой от М6 до М12 и длиной от 55 до 160 мм. От длины зависит прилагаемая сила, которая может повлиять на исправность фиксации. Существует соответствующая таблица параметров.

Сила нагрузки, прикладываемая для вырывания конструкции
Обозначение анкера Рекомендуемая нагрузка на вырыв, kN Разрушающая нагрузка на вырыв, kN
М8 10×80 8,5 21,5
М8 10×160 17,1 43
М10 12×90 13,4 33,8
М10 12×200 29,9 75,4
М12 14×100 21,0 52,9
М12 14×240 50,2 126,6

Как подобрать крепление?

Особое внимание следует обратить на то, с чего сделан анкерный бот для бетона. Это должна быть нержавеющая сталь, а в идеале — химическая деталь. Эксперты считают, что только такой крепежный элемент можно использовать в строении, что подвергается сырости.

Главным критерием при выборе крепления является количество нагрузки, которое деталь может выдержать. Чтобы правильно подобрать размер анкера для бетонных поверхностей, следует проанализировать материал, из которого сделан объект, вес, прочность и хрупкость. Для пористой структуры подойдет химический болт, а для тяжелых деталей — распорный. К тому же чем сложнее структура сооружения, тем больше должен быть болт. Не следует забывать о соответствии длины детали и ширины конструкции, которая требует фиксации. Они должны соотноситься, ведь в ином случае можно насквозь пробить материал.
