3 вида железобетонного фундамента

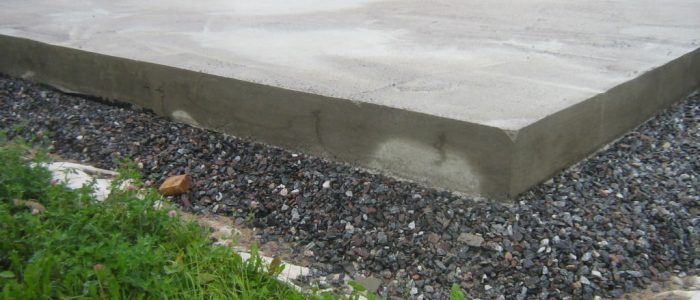

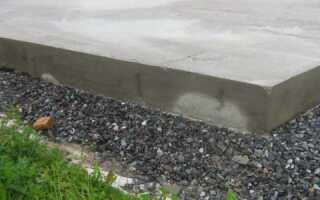

При планировании строительства нового здания главное — выбрать прочное и надежное основание. Одно из таких оснований — железобетонный фундамент, который представляет собой арматурный каркас, залитый бетонной смесью. Для каждого типа грунта подбирается свой тип фундамента, отвечающий природным условиям и составу почвы в месте планируемой постройки.


Фундамент — эта важнейшая конструктивная часть строения. Он предназначен для сбора и равномерной передачи всех нагрузок здания на грунт основания.

Виды и особенности укладки

Насчитывается три категории железобетонного основания, отличающиеся в конструкции: ленточный, плитный, свайный. Особенности укладки и вид зависит от почвы, которая служит основанием (твердая, песчаная, глиняная, болотистая или торфяная), природных условий, а также нагрузки и предназначения постройки. Основные приведены в таблице:

Почва Основание
Песчаная Ленточный, свайный, плиточный
Глинистая Свайный железобетонный, на винтовых сваях
Скальная или крупнообломочная Сборный, монолитный, столбчатый
Торфяная, заболоченная Плитный, возможно свайный при условии прочного слоя грунта под нешироким пластом торфа

Ленточный фундамент


Для такого сооружения нужна качественно собранная опалубка, укрепленная армокаркасом.

Алгоритм монтажа:

  1. Подготовка почвы:
    • съем верхних слоев;
    • разметка будущего фундамента.
  2. Рытье траншеи. Глубина — на 200—300 мм ниже закладки основания.
  3. Подготовка подушки из песка со щебнем.
  4. Монтаж опалубки под заливку бетона. Подойдут доски, скрепленные между собой.
  5. Укладка внутрь гидроизоляции.
  6. Вязка армоармокаркаса.
  7. Заливка бетонным раствором.
  8. Упрочнение фундамента. Для этого бетон накрывается пленкой на 30 суток.

Проведя геологическую разведку, можно уверенно выбрать глубину, на которой будет располагаться основание постройки.

Глубина ленточного основания зависит от нескольких факторов — какой тип почвы на участке, глубина промерзания, какая нагрузка будет воздействовать на него и влияние подземных вод. Определиться поможет геологическая разведка. В таблице приведены расчеты, на какую глубину делать железобетонный ленточный фундамент при разном типе грунта:

Грунт Глубина промерзания, см Фундамент, см
Глина или суглинок 135 плюс 15 см глубже глубины промерзания 150
Мелкий песок 164 + 15 179
Песок гравиристый, крупный или средней крупности 176 + 15 191
Крупнообломочный 200 + 15 215

Свайный фундамент


Формирование таких элементов выполняется в несколько этапов.

Применяется такой вид основания на тех типах ландшафта, где наблюдается большой перепад высот, для пучинистых, вечномерзлых или просадочных грунтов. Такое основание позволит пройти сквозь слабую почву и опереть сваи прочные и непромерзающие пласты. Устанавливают буронабивные или винтовые сваи. Первые монтируются так:

  1. Бурение скважины.
  2. Погружение обсадной трубы-опалубки под бетонный раствор.
  3. Размещение армокаркаса в виде продольно-поперечных арматурин.
  4. Заполнение бетоном.

Второй метод возведения основания более экономичен, поскольку ростверк делается висячим.

При втором типе винт с круглым или многоуровневым сечением вкручиваются в землю с помощью специального оборудования (кобестана). Такой вид основания гораздо дешевле, чем ленточный монолитный или плиточный. Делается висячий ростверк — монолитная железобетонная рама с прямоугольным поперечным сечением, которая воспринимает нагрузку от вышележащих стен и иных конструкций и передает ее на сваи. Висячий ростверк не имеет контакта с землей и в случае с пучинистыми грунтами промерзание почвы никак не влияет на основание.

Плитный фундамент

Это монолитная плита из бетона или железобетона под всей площадью застройки. Используется на скальных или крупнообломочных грунтах, песчаных, для торфяных и заболоченных почв, с высоким уровнем грунтовых вод. Широко применяется при различных видах построек. Разновидность плитных фундаментов:


Обустройство монолитной конструкции происходит в несколько стандартных этапов.
  • Плита классическая монолитная. В готовом котловане делают подушку из песка и щебная. Все тщательно утрамбовывают, прокладывают геотекстиль. устанавливают опалубку, каркасная арматура и все заливается бетоном.
  • Перевернутая чаша — плита с ребрами внизу. Подходит для легких домов и деревянных построек. Преимущество — хорошо поднимает уровень пола.
  • Плита чаша — классическая, но в основании и сверху имеет ребра, которые придают дополнительную жесткость. Это прочное и надежное основание.
  • Плита с кессоном. Используется для строительства летних кухонь, гаража, бассейна.
  • Утепленная шведская плита (УШП) — основание из пенопласта. Подходит практических любых типов грунтов и предохраняет от морозного пучения. Но есть ряд недостатков — пенопласт грызут мыши и крысы, требуется композитная арматура.

Когда нужно распределить нагрузку точечно, обустраивается любой из фундаментов (монолитный или сборный) под колонны, который могут быть как бетонные, так железобетонные.

Преимущества

Железобетонные фундаменты обладают преимуществами в сравнении с другими фундаментами, но главное — они способны выдерживать многотонные нагрузки в различных природных условиях. Одно из положительных свойств — не боятся ландшафтных перепадов, болотистых или торфяных почв, песчаных или крупнообломочных. Актуален такой вид основания в зоне риска подтопления. Также они прочные, долговечные, стойкие к атмосферным воздействиям. При этом материал для изготовления доступен. Делать такие фундаменты можно круглый год, но важно соблюдать правила заливки.
